Đơn vị Giám sát Hiện trường FSU cho Giao thức Xử lý Tín hiệu Thu thập Dữ liệu trong Hệ thống Điện Viễn thông của Trạm Cơ sở
Thông tin chi tiết sản phẩm
FSU Hệ thống Điện Viễn thông
,Đơn vị Giám sát Hiện trường FSU
,Đơn vị Giám sát Hiện trường FSU Giao tiếp
Đơn vị giám sát thực địa với hỗ trợ thu thập dữ liệu và xử lý giao thức thông minh và truyền thông cho hệ thống điện viễn thông của trạm cơ sở
1) Lời giới thiệu:

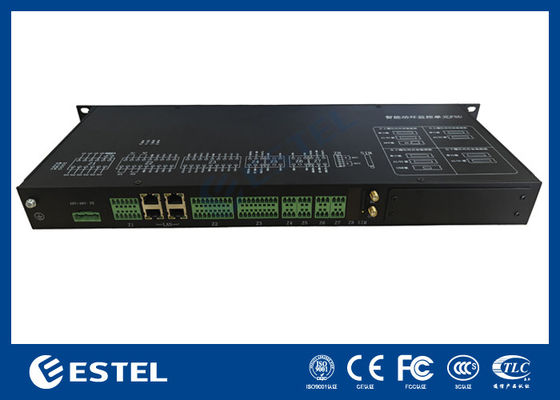

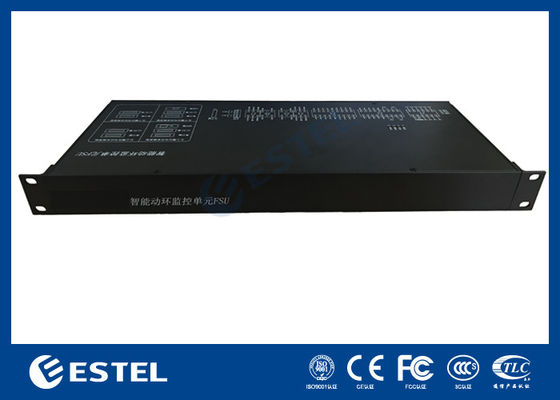

PM5000TT là một đơn vị giám sát thực địa (FSU) được thiết kế mới cho trạm viễn thông và tủ điện tích hợp ngoài trời, nó được thiết kế với một mô-đun không dây 4G tích hợp.
Nó được sử dụng để thu thập các thông số môi trường trường trường khác nhau, các thông số hoạt động của thiết bị điện và các loại tín hiệu báo động giá trị chuyển đổi khác nhau,để thực hiện các chức năng thu thập và lưu trữ dữ liệu, điều khiển đầu ra, truyền thông từ xa, vv
2) Các thông số kỹ thuật:
| Các mục | Parameter | Mô tả |
| Nhập AI/DI | 8 |
Điện thoại có thể được sử dụng trong hệ thống điện thoại điện tử. Độ chính xác thu thập analog: 0,5%; Định độ thu thập DI: 100%; |
| DI Input | 16 | Độ chính xác thu thập: 100% |
| DO Output | 4 | 1A/30V, DO Độ chính xác: 100% |
| Giao diện thông minh (Giao diện Nam) | 8 |
4 cổng hàng loạt có thể cấu hình R232/485; 4 cổng hàng loạt RS485; 1200-19200bps; |
| RJ-45 | 4 |
Cổng Ethernet 10M/100M; IEEE 802.3 10/100 Base-T; |
| 4G (North Interface) | 1 | Mô-đun 4G nhúng cho nhiều tiêu chuẩn |
| DC 12V Output | 6 |
12VDC±10%, dòng > 2A; công suất > 15W Nguồn cung cấp điện cho cảm biến |
| Flash | 4G | Lưu trữ dữ liệu lịch sử trong 3 tháng |
| Đèn LED | 4 | Điện, chạy, mạng, báo động |
| Cung cấp điện | -36 đến -72VDC | Chống đảo ngược |
| Kích thước và lắp đặt | 1U, 180mm | 19 inch 1U Rack Chassis |
| Nhiệt độ hoạt động | -20 đến 60°C | |
| Hoạt động ẩm | 95% | |
| Đèn cổng nguồn | Chế độ chung: 5KA; Chế độ khác biệt: 5KA | |
| Đèn cổng tín hiệu | Chế độ chung: 3KA; Chế độ khác biệt: 2KA | |
| Mức độ bảo vệ | IP20 | |
| Tiêu thụ năng lượng | 25W | |
| MTBF | >100000h | |
| Chó canh | Chăm sóc phần cứng |
3) Giám sát và kiểm soát tình trạng môi trường
- Nhiệt độ và độ ẩm - thông qua cảm biến T&H
- Tình trạng khói - thông qua cảm biến khói
- Phát hiện chuyển động - thông qua cảm biến thụ động kép hồng ngoại và vi sóng
- Tình trạng ghi lại nước - thông qua cảm biến nước
- Video Snapshot và lưu trữ - thông qua máy ảnh IP
- Điều khiển ánh sáng từ xa - thông qua bộ điều khiển ánh sáng
- Kiểm soát lối vào từ xa - thông qua Controller Entrance Guard
4) User Interface:
Thiết bị này cung cấp một giao diện thân thiện với người dùng, cung cấp dễ dàng truy cập và xem tất cả các thông số theo dõi của hệ thống user.người dùng có thể nhận ra một nhấp chuột kiểm tra tình trạng của mỗi trang web.

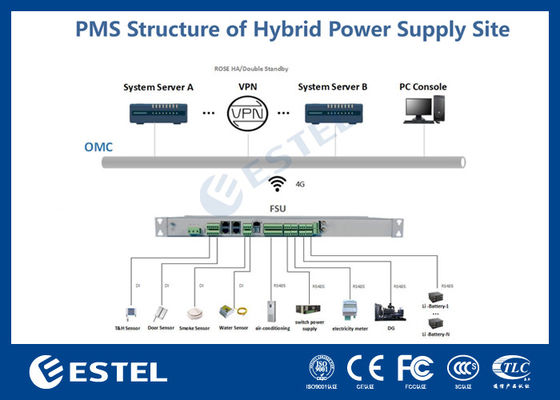

5) Topology mạng:
Thiết bị này hỗ trợ kết nối nhiều nguồn cung cấp năng lượng, bao gồm năng lượng chính, năng lượng mặt trời và máy phát dầu.nó thực hiện giám sát và kiểm soát toàn diện cho môi trường thực địa và tình trạng cung cấp điện, bao gồm các thông số về nhiệt độ và độ ẩm, truy cập cửa, khói, ngâm nước, điều hòa không khí, công suất chuyển đổi, đồng hồ điện, trạng thái máy phát dầu, trạng thái sạc pin.Dưới đây là topology chính của kết nối của nó trong hệ thống của người dùng:
-
