4 - 12kW 5U Subrack 85-300Vac 200A Hệ thống điện DC tích hợp cho viễn thông 19 inch Rack cài đặtET48200-003
Thuộc tính cơ bản
Nơi xuất xứ:
Thâm Quyến, Trung Quốc (Đại lục)
Tên thương hiệu:
ESTEL
chứng nhận:
ISO9001, CE, 3C, FCC, TLC
Số mô hình:
ET48200-003
Giao dịch Bất động sản
Số lượng đặt hàng tối thiểu:
1
Giá:
715-4286 usd
Điều khoản thanh toán:
L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp:
20.000 bộ mỗi tháng
Tóm tắt sản phẩm
Hệ Thống Nguồn DC Nhúng 1.Thông Số Kỹ Thuật Hệ Thống Nguồn DC Nhúng Loại Khung phụ 5U 4~12kW Hệ thống Kích thước 482.0(R)*350.6(S)*5U(C) Khối lượng ≤20kg (không bao gồm bộ chỉnh lưu) Chế độ làm mát Làm mát tự nhiên Chế độ lắp đặt Lắp trên giá đỡ 19 inch hoặc bên trong tủ Chế độ đi dây Đầu vào trên v...
Thông tin chi tiết sản phẩm
Làm nổi bật:
Hệ thống điện dc cho viễn thông
,Hệ thống điện DC nhúng
,Hệ thống điện viễn thông
Dimension:
482.0(R)*350.6(S)*5U(C)
Weight:
≤20kg (không có bộ chỉnh lưu)
Cooling Mode:
làm mát tự nhiên
Installation Mode:
Được cài đặt trên giá 19 inch hoặc bên trong tủ
Cabling Mode:
Đầu vào và đầu ra trên cùng
Maintenance Mode:
Bảo trì phía trước, thay đổi cấp độ mô-đun hỗ trợ
Protection Level:
IP20
Input Mode:
220VAC một pha
Mô tả Sản phẩm
Hệ Thống Nguồn DC Nhúng
1.Thông Số Kỹ Thuật Hệ Thống Nguồn DC Nhúng
| Loại | Khung phụ 5U 4~12kW | |
| Hệ thống | Kích thước | 482.0(R)*350.6(S)*5U(C) |
| Khối lượng | ≤20kg (không bao gồm bộ chỉnh lưu) | |
| Chế độ làm mát | Làm mát tự nhiên | |
| Chế độ lắp đặt | Lắp trên giá đỡ 19 inch hoặc bên trong tủ | |
| Chế độ đi dây | Đầu vào trên và đầu ra trên | |
| Chế độ bảo trì | Bảo trì phía trước, hỗ trợ thay đổi cấp độ mô-đun | |
| Cấp độ bảo vệ | IP20 | |
|
AC Phân phối |
Chế độ đầu vào | 1 pha 220VAC |
| Dung lượng đầu vào | 1×100A/2P | |
| Tần số đầu vào | 45~65Hz, giá trị định mức: 50Hz/60Hz | |
| AC SPD | 20kA/40kA, 8/20μs | |
| Dung lượng đầu ra | 1×16A/1P, 1×10A/1P | |
|
DC Phân phối |
Điện áp đầu ra | -43~-58VDC, giá trị định mức: -53.5VDC |
| Dung lượng tối đa | 12kW(4KW*3) | |
| Cầu dao pin | 2×125A/1P | |
| Cầu dao tải |
LLVD:2×63A/2P, 2×32A/1P, 2×16A/1P BLVD:1×32A/1P, 1×16A/1P, 2×10A/1P, 1×6A/1P |
|
| DC SPD | 10kA/, 8/20μs | |
| Bộ chỉnh lưu | Điện áp đầu vào | 85VAC～300VAC, định mức 220VAC |
| Hiệu suất | ＞96.6% | |
| Công suất định mức | 4000W(176~300VAC) | |
| Nhiệt độ làm việc | -40℃~+75℃ (đầu ra đầy đủ dưới 50℃) | |
| Kích thước | 106.5mm(R)×286mm(S)×41.5mm(1U/C) | |
| Khối lượng | ≤2.1kg | |
| Chế độ làm mát | Làm mát cưỡng bức | |
| Hệ số công suất | ≥0.99 @220Vac 20-100% Tải | |
|
Bộ điều khiển
|
Đầu vào tín hiệu | 3 AI (2 nhiệt độ pin, 1 nhiệt độ môi trường), 8 DI, 2 RS485. |
| Đầu ra báo động | 8 tiếp điểm khô | |
| Cổng giao tiếp | LAN, USB, RS485, SNMP | |
| Chế độ hiển thị | LCD | |
| Môi trường | Nhiệt độ hoạt động | -40℃~+70℃ |
| Nhiệt độ bảo quản | -40℃~+70℃ | |
| Độ ẩm hoạt động | 5%~95% (không ngưng tụ) | |
| Độ cao | 0~3000m (Nếu độ cao nằm trong khoảng từ 2000m đến 3000m, nhiệt độ hoạt động tối đa giảm 1℃ khi độ cao tăng 200m.) | |

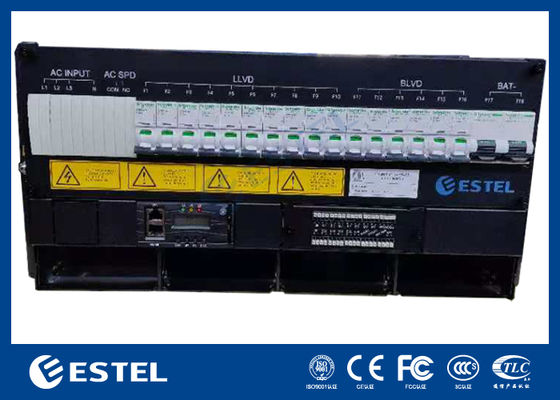

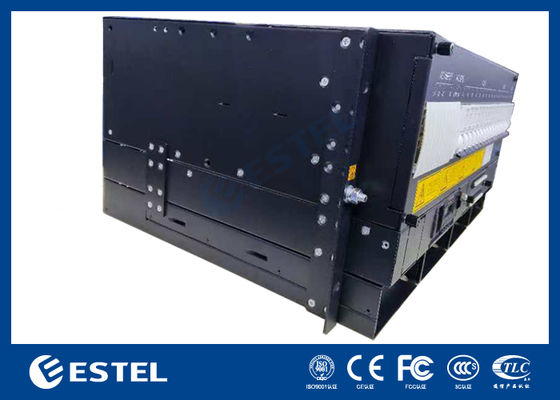

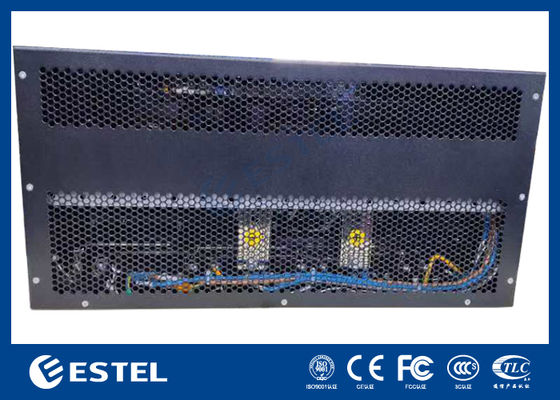

2. Hình ảnh sản phẩm
