Hệ thống điện DC 3 ′′12kW 5U Subrack, 220VAC Input, 43 ′′58VDC Output, > 96% hiệu quả, ≤2kg Rectifier Modules, 19-Inch Rack Mount

Tổng quan sản phẩm

Hệ thống năng lượng DC 5U Subrack 312kW là một giải pháp điện nhỏ gọn, hiệu quả cao được thiết kế cho các ứng dụng viễn thông, trung tâm dữ liệu và công nghiệp.Nó hỗ trợ đầu vào đơn pha 220VAC và cung cấp đầu ra ổn định từ 43 đến 58VDC với giá trị định số 53Hệ thống đạt hiệu suất hơn 96%, đảm bảo hiệu suất đáng tin cậy và mất năng lượng thấp.

Thiết kế mô-đun có thể chứa tối đa bốn mô-đun chỉnh sửa, mỗi mô-đun có sức mạnh 3000W với trọng lượng ≤2kg.trong khi hệ thống duy trì chất lượng điện năng tuyệt vời với yếu tố công suất ≥0.99 và THD ≤5%. Tổng công suất đạt 12kW, phù hợp với các kịch bản dự phòng và phân phối đòi hỏi.

Để điều khiển và giám sát, hệ thống tích hợp 4 đầu vào tương tự (sạc và nhiệt độ môi trường xung quanh), 7 đầu vào kỹ thuật số và 6 đầu ra báo động tiếp xúc khô.,với màn hình LCD trực quan cho quản lý địa phương.

Được thiết kế cho môi trường khắc nghiệt, đơn vị hoạt động trong phạm vi 40 ° C đến +65 ° C (nạp đầy dưới 50 ° C), dung nạp độ ẩm từ 5% đến 95% không ngưng tụ và hỗ trợ độ cao lên đến 3000m.Thiết kế mạnh mẽ của nó đảm bảo độ tin cậy lâu dài ngay cả trong điều kiện khó khăn.

Với các mô-đun điều chỉnh nhẹ, hỗ trợ bảo trì phía trước và bảo vệ IP20, hệ thống điện DC này cung cấp một giải pháp hiệu quả về chi phí và có thể mở rộng cho các nhà khai thác yêu cầu tính sẵn có cao,kích thước nhỏ gọn, và dễ dàng phục vụ.

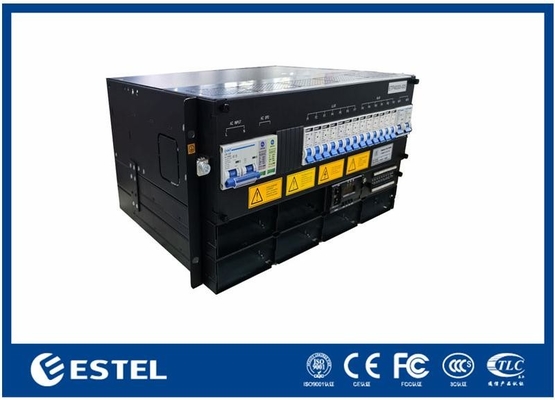

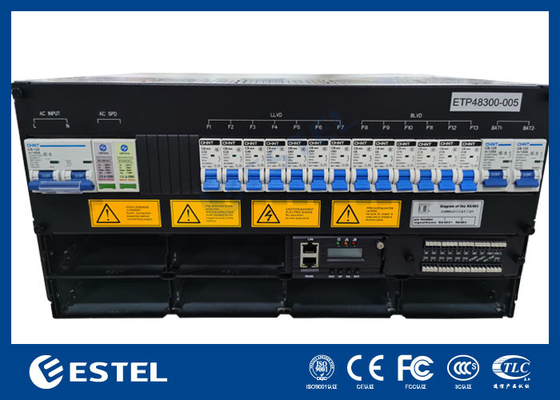

3-12kW 5U Subrack

Hệ thống

• Kích thước: 482.0 ((W) × 350.0 ((D) × 5U ((H)

• Trọng lượng: ≤20kg (không có máy thẳng)

• Chế độ làm mát: làm mát tự nhiên

• Phương thức lắp đặt: Lắp đặt trên kệ 19 inch hoặc bên trong tủ

• Chế độ dây cáp: đầu vào và đầu ra

• Chế độ bảo trì: Bảo trì phía trước, thay đổi cấp độ mô-đun hỗ trợ

• Mức độ bảo vệ: IP20

Phân phối AC

• Chế độ đầu vào: 220VAC một pha

• Công suất đầu vào: 1×100A/2P

• Tần số đầu vào: 4566Hz, giá trị định số: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Phân phối DC

• Điện áp đầu ra: ¥43 ~ ¥58VDC, giá trị định giá: ¥53.5VDC

• Công suất tối đa: 12kW (3kW × 4)

• Bộ ngắt pin: 2×63A/1P

• Các bộ ngắt tải: LLVD: Không có; BLVD: 2×63A/1P

• DC SPD: 10kA, 8/20μs

Máy chỉnh sửa

• Điện áp đầu vào: 85VAC ~ 300VAC, 220VAC

• Hiệu quả: >96%

• Sức mạnh định số: 3000W (176~300VAC)

• Nhiệt độ hoạt động: 40 °C ~ + 75 °C (thực lượng đầy đủ dưới 50 °C)

• Kích thước: 106,5mm ((W) × 286mm ((D) × 41,5mm ((H) (1U/H)

• Trọng lượng: ≤2kg

• Chế độ làm mát: làm mát ép

• Nhân tố công suất: ≥0.99

• THD: ≤ 5%

Máy điều khiển

• Nhập tín hiệu:4 AI (3 nhiệt độ pin, 1 nhiệt độ môi trường xung quanh), 7 DI

• Khả năng báo động:6 tiếp xúc khô

• Cổng liên lạc:RS232/485, SNMP

• Chế độ hiển thị:LCD

Môi trường

• Nhiệt độ hoạt động:¥40°C ~ +65°C (sức mạnh toàn bộ dưới 50°C)

• Nhiệt độ lưu trữ:¥40°C ~ +70°C

• Độ ẩm hoạt động:5% ~ 95% (không ngưng tụ)

• Độ cao:0 ~ 3000m (Nếu độ cao nằm trong phạm vi 2000m đến 3000m, nhiệt độ hoạt động tối đa giảm 1 °C khi độ cao tăng 200m.)
