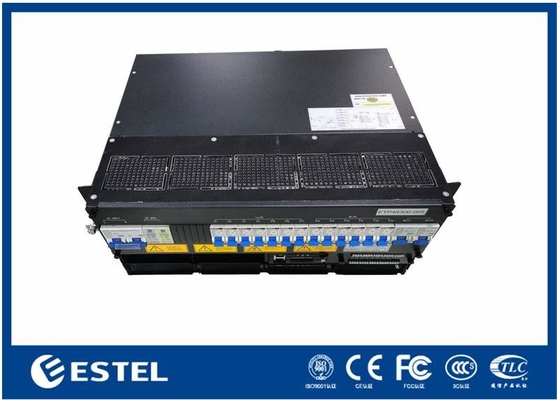

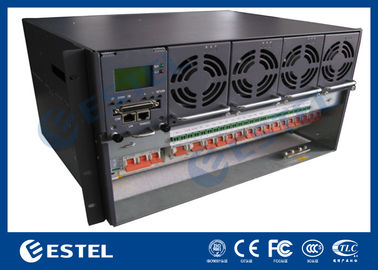

Hệ thống nguồn DC 3–18kW 6U Subrack, Đầu vào 380VAC/220VAC, Đầu ra –43 đến –58VDC, Hiệu suất >96%, Mô-đun chỉnh lưu ≤2kg

Tổng quan sản phẩm

Hệ thống nguồn DC 3–18kW 6U Subrack là một giải pháp nguồn đáng tin cậy và có khả năng mở rộng, được thiết kế cho các ứng dụng viễn thông, CNTT và công nghiệp. Nó hỗ trợ cả đầu vào ba pha 380VAC và một pha 220VAC, cung cấp đầu ra –43 đến –58VDC ổn định với giá trị định mức là –53.5VDC. Với công suất hệ thống tối đa 18kW và hiệu suất trên 96%, nó đảm bảo hiệu suất cao, tiết kiệm năng lượng và hoạt động liên tục.

Hệ thống áp dụng kiến trúc mô-đun với tối đa sáu mô-đun chỉnh lưu, mỗi mô-đun có công suất 3000W và nặng dưới 2kg. Các mô-đun có tính năng làm mát cưỡng bức, hệ số công suất ≥0.99 và THD ≤5%, cung cấp đầu ra DC sạch và hiệu quả. Thiết kế nhẹ với hỗ trợ bảo trì phía trước giúp đơn giản hóa việc lắp đặt và bảo dưỡng, trong khi bảo vệ IP20 đảm bảo an toàn và độ bền.

Được trang bị bốn bộ ngắt mạch ắc quy (4×125A/1P) và bộ ngắt mạch tải kép (2×63A/1P), hệ thống cung cấp phân phối DC an toàn. Nó cũng tích hợp 4 đầu vào tương tự cho nhiệt độ ắc quy và môi trường, 7 đầu vào kỹ thuật số và 6 đầu ra báo động tiếp điểm khô. Giám sát được kích hoạt thông qua RS232/485 và SNMP, với giao diện LCD để người dùng dễ dàng vận hành.

Được chế tạo cho môi trường khắc nghiệt, thiết bị hoạt động từ –40℃ đến +65℃ (công suất đầy tải dưới 50℃), chịu được độ ẩm từ 5–95% không ngưng tụ và hỗ trợ lắp đặt ở độ cao lên đến 3000m. Thiết kế 6U nhỏ gọn và khả năng tương thích với giá đỡ 19 inch khiến nó trở thành lựa chọn lý tưởng cho các ứng dụng cung cấp điện quan trọng, yêu cầu hiệu quả cao, khả năng mở rộng và độ tin cậy.

Subrack 6U 3-18kW

Hệ thống

• Kích thước: 482.0(W) × 350.0(D) × 6U(H)

• Trọng lượng: ≤25kg (không có bộ chỉnh lưu)

• Chế độ làm mát: Làm mát tự nhiên

• Chế độ lắp đặt: Lắp trên giá đỡ 19 inch hoặc bên trong tủ

• Chế độ đi dây: Đầu vào trên và đầu ra trên

• Chế độ bảo trì: Bảo trì phía trước, hỗ trợ thay đổi cấp độ mô-đun

• Cấp độ bảo vệ: IP20

Phân phối AC

• Chế độ đầu vào: Ba pha 380VAC hoặc một pha 220VAC

• Dung lượng đầu vào: 1×63A/3P

• Tần số đầu vào: 45–66Hz, giá trị định mức: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Phân phối DC

• Điện áp đầu ra: –43 ~ –58VDC, giá trị định mức: –53.5VDC

• Công suất tối đa: 18kW (3kW × 6)

• Bộ ngắt mạch ắc quy: 4×125A/1P

• Bộ ngắt mạch tải: LLVD: Không có; BLVD: 2×63A/1P

• DC SPD: 10kA, 8/20μs

Bộ chỉnh lưu

• Điện áp đầu vào: 85VAC ~ 300VAC, định mức 220VAC

• Hiệu suất: >96%

• Công suất định mức: 3000W (176–300VAC)

• Nhiệt độ làm việc: –40℃ ~ +75℃ (công suất đầy đủ dưới 50℃)

• Kích thước: 106.5mm(W) × 286mm(D) × 41.5mm(H) (1U/H)

• Trọng lượng: ≤2kg

• Chế độ làm mát: Làm mát cưỡng bức

• Hệ số công suất: ≥0.99

• THD: ≤5%

• Đầu ra DC: –43 ~ –58VDC, định mức –53.5VDC, tối đa 55A

Bộ điều khiển

• Đầu vào tín hiệu: 4 AI (3 nhiệt độ ắc quy, 1 nhiệt độ môi trường), 7 DI

• Đầu ra báo động: 6 tiếp điểm khô

• Cổng giao tiếp: RS232/485, SNMP

• Chế độ hiển thị: LCD

Môi trường

• Nhiệt độ hoạt động: –40℃ ~ +65℃ (công suất đầy đủ dưới 50℃)

• Nhiệt độ bảo quản: –40℃ ~ +70℃

• Độ ẩm hoạt động: 5% ~ 95% (không ngưng tụ)

• Độ cao: 0 ~ 3000m (Nếu độ cao nằm trong khoảng từ 2000m đến 3000m, nhiệt độ hoạt động tối đa giảm 1℃ khi độ cao tăng 200m.)
