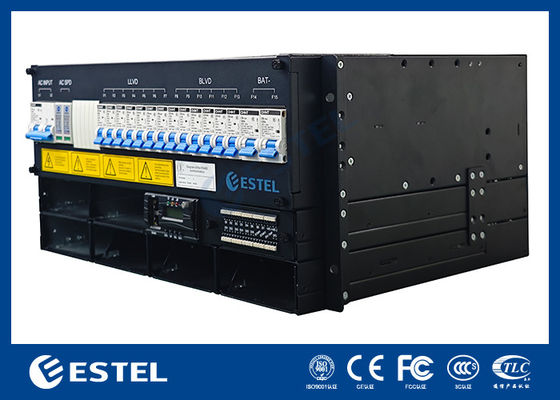

Giải pháp điện DC compact 3 ′′ 9kW 6U Rack-Mount, hiệu quả cao > 96%, Máy chỉnh hình mô-đun 3000W, đầu vào AC linh hoạt

Tổng quan sản phẩm

Giải pháp cung cấp điện DC gắn rack 3 ′′ 9kW 6U được thiết kế để cung cấp năng lượng đáng tin cậy và hiệu quả cho viễn thông, cơ sở hạ tầng CNTT và các trang web công nghiệp.Hỗ trợ cả 380VAC ba pha và 220VAC đầu vào đơn pha, nó cung cấp một đầu ra được điều chỉnh từ 43 đến 58VDC với một số lượng 53.5VDC, làm cho nó phù hợp với việc cung cấp DC ổn định trong các mạng quan trọng.

Hệ thống này đạt được công suất đầu ra tối đa là 9kW thông qua ba mô-đun chỉnh sửa có thể đổi nóng, mỗi mô-đun có công suất 3000W và trọng lượng dưới 2kg.99, và tổng biến dạng hài hòa ≤ 5%, các bộ điều chỉnh đảm bảo hiệu suất ổn định và chuyển đổi công suất chất lượng cao ngay cả dưới tải trọng đòi hỏi.

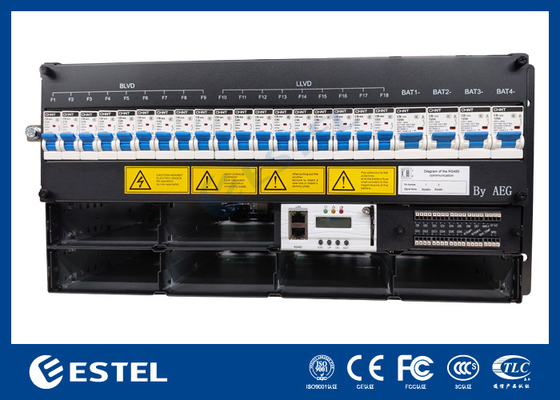

Được trang bị hai bộ ngắt pin 125A và nhiều bộ ngắt tải BLVD, hệ thống cung cấp phân phối DC linh hoạt và tăng cường an toàn.Bộ điều khiển của nó tích hợp giám sát nhiệt độ (pin và môi trường), đầu vào kỹ thuật số, và báo động tiếp xúc khô, trong khi cổng truyền thông (RS232/485, SNMP) cho phép giám sát từ xa.

Được thiết kế cho độ bền, các sub-rack hoạt động từ ′′40 ° C đến +65 ° C, dung nạp 5 ′′95% độ ẩm không ngưng tụ, và duy trì hiệu suất đáng tin cậy lên đến độ cao 3000m.Bảo trì truy cập phía trước, và bảo vệ IP20 làm cho nó trở thành một lựa chọn thực tế cho các nhà khai thác tìm kiếm hiệu quả, khả năng mở rộng và dễ dàng triển khai trong các ứng dụng quan trọng.

Hệ thống

• Kích thước: 482.0 ((W) × 350.0 ((D) × 6U ((H)

• Trọng lượng: ≤25kg (không có máy thẳng)

• Chế độ làm mát: làm mát tự nhiên

• Phương thức lắp đặt: Lắp đặt trên kệ 19 inch hoặc bên trong tủ

• Chế độ dây cáp: đầu vào và đầu ra

• Chế độ bảo trì: Bảo trì phía trước, thay đổi cấp độ mô-đun hỗ trợ

• Mức độ bảo vệ: IP20

Phân phối AC

• Chế độ đầu vào: 380VAC ba pha hoặc 220VAC một pha

• Công suất đầu vào: 1 × 63A / 3P

• Tần số đầu vào: 4566Hz, giá trị định số: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Phân phối DC

• Điện áp đầu ra: ¥43 ~ ¥58VDC, giá trị định giá: ¥53.5VDC

• Công suất tối đa: 9kW (3kW × 3)

• Bộ ngắt pin: 2×125A/1P

• Các bộ ngắt tải: LLVD: Không có; BLVD: 3×63A/1P, 3×40A/1P, 1×25A/1P

• DC SPD: 10kA, 8/20μs

Máy chỉnh sửa

• Điện áp đầu vào: 85VAC ~ 300VAC, 220VAC

• Hiệu quả: >96%

• Sức mạnh định số: 3000W (176~300VAC)

• Nhiệt độ hoạt động: 40 °C ~ + 75 °C (thực lượng đầy đủ dưới 50 °C)

• Kích thước: 106,5mm ((W) × 286mm ((D) × 41,5mm ((H) (1U/H)

• Trọng lượng: ≤2kg

• Chế độ làm mát: làm mát ép

• Nhân tố công suất: ≥0.99

• THD: ≤ 5%

• Khả năng đầu ra đồng thời: ¥43 ~ ¥58VDC, chỉ số ¥53.5VDC, tối đa 55A

Máy điều khiển

• Nhập tín hiệu: 4 AI (3 nhiệt độ pin, 1 nhiệt độ xung quanh), 7 DI

• Khả năng báo động: 6 lần tiếp xúc khô

• Cổng liên lạc: RS232/485, SNMP

• Chế độ hiển thị: LCD

Môi trường

• Nhiệt độ hoạt động: ± 40 °C ~ + 65 °C (thực lượng đầy đủ dưới 50 °C)

• Nhiệt độ lưu trữ: ¥40°C ~ +70°C

• Độ ẩm hoạt động: 5% ~ 95% (không ngưng tụ)

• Độ cao: 0 ~ 3000m (Nếu độ cao nằm trong phạm vi 2000m đến 3000m, nhiệt độ hoạt động tối đa giảm 1 °C khi độ cao tăng 200m.)
