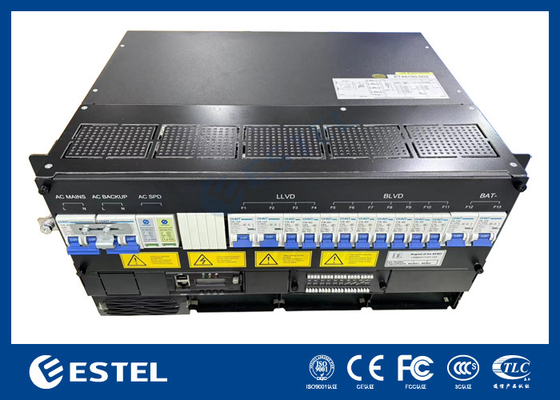

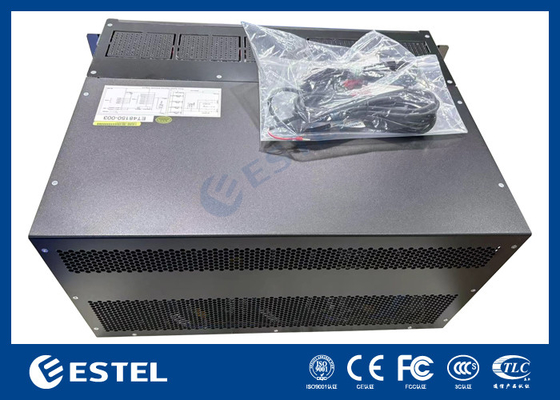

Hệ thống nguồn DC gắn rack 7U 3–27kW công suất lớn, Bộ chỉnh lưu 3000W dạng mô-đun, Đầu vào AC rộng, Hiệu suất >96%

Tổng quan sản phẩm

Hệ thống nguồn DC gắn rack 7U 3–27kW là giải pháp công suất lớn được thiết kế cho các mạng viễn thông, trung tâm dữ liệu và các cơ sở công nghiệp yêu cầu nguồn DC đáng tin cậy. Nó hỗ trợ cả đầu vào ba pha 380VAC và một pha 220VAC, cung cấp đầu ra –43 đến –58VDC ổn định với giá trị định mức là –53.5VDC. Với công suất tối đa 27kW, hệ thống này đảm bảo đủ năng lượng cho các ứng dụng quy mô lớn trong khi vẫn duy trì hiệu suất trên 96%.

Hệ thống tích hợp tối đa chín mô-đun chỉnh lưu, mỗi mô-đun có công suất 3000W và nặng ≤2kg. Các mô-đun này có tính năng làm mát cưỡng bức, hệ số công suất cao ≥0.99 và THD ≤5%, đảm bảo chuyển đổi nguồn DC sạch và ổn định. Với bảo trì phía trước, lối vào cáp trên cùng và bảo vệ IP20, thiết kế ưu tiên an toàn, khả năng bảo trì và dễ dàng tích hợp vào các giá đỡ 19 inch.

Phân phối DC bao gồm sáu bộ ngắt mạch ắc quy 125A và bốn bộ ngắt mạch tải 63A, cung cấp khả năng quản lý tải linh hoạt và an toàn. Bộ điều khiển thông minh hỗ trợ 4 đầu vào tương tự, 7 đầu vào kỹ thuật số, 6 cảnh báo tiếp điểm khô và giao tiếp từ xa qua RS232/485 và SNMP. Giám sát cục bộ được kích hoạt thông qua màn hình LCD.

Được chế tạo cho các môi trường khắc nghiệt, thiết bị hoạt động từ –40℃ đến +65℃, chịu được độ ẩm không ngưng tụ 5–95% và duy trì hoạt động ổn định ở độ cao lên đến 3000m. Với kiến trúc mô-đun và hiệu suất mạnh mẽ, hệ thống nguồn DC 7U 3–27kW là lựa chọn lý tưởng cho cơ sở hạ tầng quan trọng yêu cầu các giải pháp năng lượng có thể mở rộng và đáng tin cậy.

Hệ thống

• Kích thước: 482.0(W) × 350.0(D) × 7U(H)

• Trọng lượng: ≤30kg (không có bộ chỉnh lưu)

• Chế độ làm mát: Làm mát tự nhiên

• Chế độ lắp đặt: Lắp đặt trên giá đỡ 19 inch hoặc bên trong tủ

• Chế độ đi dây: Lối vào trên cùng và lối ra trên cùng

• Chế độ bảo trì: Bảo trì phía trước, hỗ trợ thay đổi cấp độ mô-đun

• Cấp độ bảo vệ: IP20

Phân phối AC

• Chế độ đầu vào: Ba pha 380VAC hoặc một pha 220VAC

• Dung lượng đầu vào: 1×63A/3P

• Tần số đầu vào: 45–66Hz, giá trị định mức: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Phân phối DC

• Điện áp đầu ra: –43 ~ –58VDC, giá trị định mức: –53.5VDC

• Công suất tối đa: 27kW (3kW × 9)

• Bộ ngắt mạch ắc quy: 6×125A/1P

• Bộ ngắt mạch tải: LLVD: Không có; BLVD: 4×63A/1P

• DC SPD: 10kA, 8/20μs

Bộ chỉnh lưu

• Điện áp đầu vào: 85VAC ~ 300VAC, định mức 220VAC

• Hiệu suất: >96%

• Công suất định mức: 3000W (176–300VAC)

• Nhiệt độ làm việc: –40℃ ~ +75℃ (công suất đầy đủ dưới 50℃)

• Kích thước: 106.5mm(W) × 286mm(D) × 41.5mm(H) (1U/H)

• Trọng lượng: ≤2kg

• Chế độ làm mát: Làm mát cưỡng bức

• Hệ số công suất: ≥0.99

• THD: ≤5%

• Đầu ra DC: –43 ~ –58VDC, định mức –53.5VDC, tối đa 55A

Bộ điều khiển

• Đầu vào tín hiệu: 4 AI (3 nhiệt độ ắc quy, 1 nhiệt độ môi trường), 7 DI

• Đầu ra báo động: 6 tiếp điểm khô

• Cổng giao tiếp: RS232/485, SNMP

• Chế độ hiển thị: LCD

Môi trường

• Nhiệt độ hoạt động: –40℃ ~ +65℃ (công suất đầy đủ dưới 50℃)

• Nhiệt độ bảo quản: –40℃ ~ +70℃

• Độ ẩm hoạt động: 5% ~ 95% (không ngưng tụ)

• Độ cao: 0 ~ 3000m (Nếu độ cao nằm trong khoảng từ 2000m đến 3000m, nhiệt độ hoạt động tối đa giảm 1℃ khi độ cao tăng 200m.)
