Tủ điện ngoài trời IP65 cho hệ thống điện viễn thông với bộ chỉnh lưu 21kW 350A
Thông tin chi tiết sản phẩm
Hệ thống điện viễn thông ngoài trời IP65
,21kW Telecom Power Enclosure
,350A Hệ thống điện bên ngoài
Hệ thống điện viễn thông ngoài trời IP65 Vỏ ngoài trời với Bộ chỉnh lưu 21kW 350A
1. Giới thiệu về Hệ thống điện viễn thông ngoài trời IP65 Vỏ ngoài trời với Bộ chỉnh lưu 21kW 350A
ET7575200A-38U-21kW/350A là một tủ ngoài trời có thể cung cấp nguồn điện ổn định cho thiết bị viễn thông đồng thời bảo vệ thiết bị của khách hàng khỏi hư hỏng và điều kiện thời tiết khắc nghiệt, nó cung cấp nguồn điện DC ổn định và chất lượng cao cho thiết bị CNTT viễn thông. Tủ là một giải pháp lý tưởng để kết nối vật lý các thiết bị viễn thông ngoài trời cần nguồn điện DC.
2. Thông số của Hệ thống điện chỉnh lưu 21kW
Hệ thống điện viễn thông là các sản phẩm tùy chỉnh, công suất bộ chỉnh lưu, công suất năng lượng mặt trời, cầu dao đầu vào, cầu dao LLVD & BLVD và nhãn hiệu cầu dao đều dựa trên yêu cầu của khách hàng.

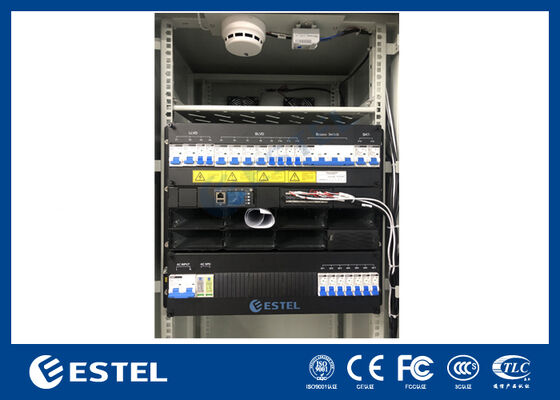

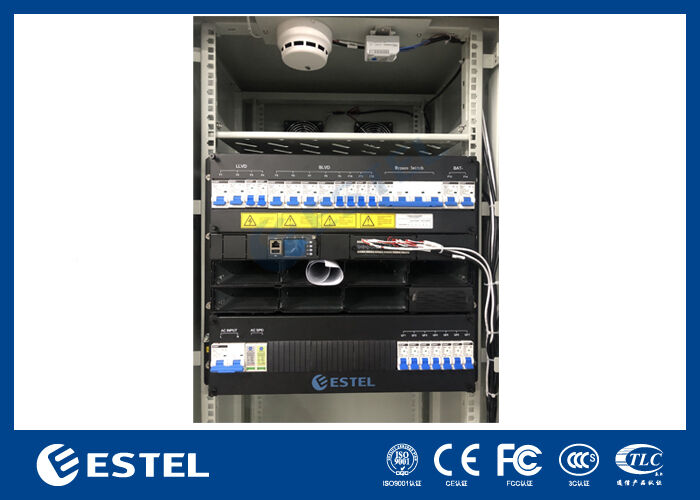

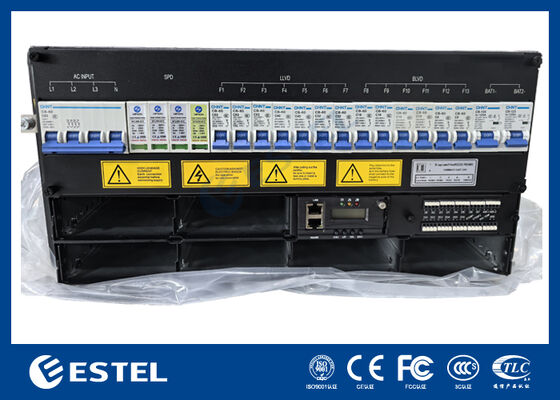

Hệ thống điện cho tủ điện này là hệ thống điện chỉnh lưu thuần túy 21kW 350A. Và các thông số của nó được liệt kê trong bảng dưới đây.
| Mục | Thông số | |
| Vật lý |
Kích thước |
R × S × C = 482,6mm × 350,6mm × 9U (C) |
|
Cân nặng |
≤ 45kg (Không có mô-đun) |
|
|
Cài đặt |
Có thể gắn trên giá đỡ tiêu chuẩn 19’’ |
|
|
Đi dây cáp |
Vào từ dưới và ra từ trên |
|
|
Bảo trì |
Bảo trì phía trước, có thể thay nóng |
|
|
Cấp IP |
IP20 | |
| Phân phối điện AC |
Đầu vào |
1 pha, 220VAC |
|
MCB đầu vào |
2× 125A/3P |
|
|
Tần số |
45-65Hz, Giá trị định mức: 50Hz/60Hz |
|
|
AC SPD |
20kA/40kA, 8/20μs |
|
|
Đầu ra AC |
/ | |
|
Điện DC Phân phối |
Đầu ra |
-43VDC đến -58VDC, Đầu ra định mức: -53.5VDC |
| Công suất tối đa | Hệ thống chỉnh lưu 21kW (7× 3kW); | |
|
MCB pin |
2× 125A/1P |
|
| MCB tải |
LLVD: 2× 125A/1P, 2× 63A/1P |
|
|
BLVD: 4× 125A/1P, 4× 63A/1P |
||
|
DC SPD |
10kA/20kA, 8/20μs |
|
|
Bộ chỉnh lưu Mô-đun |
Điện áp đầu vào |
85VAC - 300VAC, Giá trị định mức: 220VAC |
|
Hiệu quả |
≥ 96% |
|
|
Công suất đầu ra định mức |
3000W |
|
|
Nhiệt độ làm việc |
-40℃ đến +75℃ (50℃ @ đầu ra tải đầy) |
|
|
Kích thước |
R × S × C = 106,5mm × 286mm × 41,5mm (1U) |
|
|
Cân nặng |
≤ 2,1kg |
|
|
Làm mát |
Làm mát bằng không khí cưỡng bức |
|
|
Hệ số công suất |
≥ 0,99 @220VAC, tải 20% - 100% |
|
|
Điện Giám sát |
Đầu vào tín hiệu |
4 chiều AI (3 cảm biến nhiệt độ pin, 1 cảm biến nhiệt độ môi trường); 8 chiều DI; |
|
Đầu ra báo động |
8 chiều DO |
|
|
Cổng giao tiếp |
LAN, USB, RS485, SNMP |
|
|
Chế độ hiển thị |
LCD | |

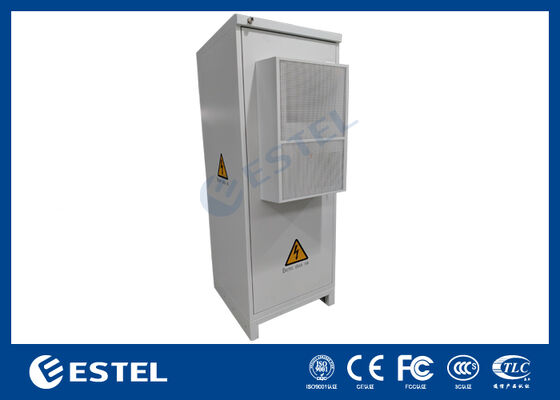

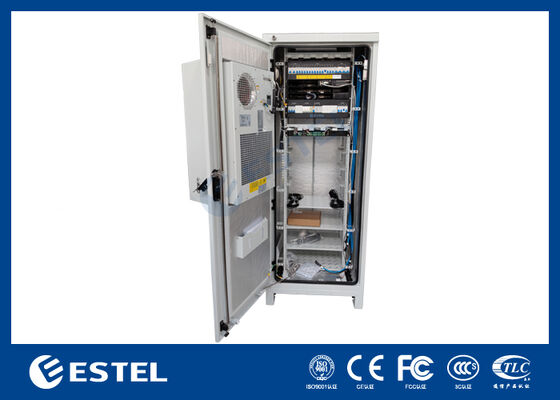

3. Thông số của Vỏ ngoài trời 38U IP65
| Cấu hình | Mục | Thông số kỹ thuật |
| Tủ | Mô hình | ET7575200A-38U |
| Mức độ bảo vệ | IP65 | |
| Kích thước bên ngoài | 2000 (C) × 750 (R) × 750 (S) mm | |
| Không gian bên trong | Giá đỡ tiêu chuẩn 19’’, tổng cộng 38U, có thể áp dụng cho cả giá đỡ 19’’ và 21’’, hỗ trợ một ngăn hoặc hai ngăn, hỗ trợ kệ pin, tương thích với cả pin lithium và pin axit-chì | |
| Vật liệu | Cấu trúc một vách, tấm thép mạ kẽm; | |
| Cách nhiệt | Với bọt cách nhiệt | |
| Cửa | Một cửa trước (bảo trì phía trước) | |
| Khóa | Khóa ba điểm chống trộm (hỗ trợ khóa pad) | |
| Bản lề | Bản lề bên trong | |
| Lớp phủ | Lớp phủ bột polyester | |
| Màu sắc | RAL7035 (hoặc theo yêu cầu của khách hàng) | |
| Đi dây cáp | Cáp vào và ra từ đáy tủ | |
| Cài đặt | Gắn trên sàn | |
| Làm mát | Điều hòa không khí | 300W /500W/1000W, v.v., hỗ trợ DC48V hoặc AC220/AC110V |
| Trao đổi nhiệt | 80K/W, 100K/W, v.v. | |
| Hệ thống quạt | Hệ thống quạt khẩn cấp với bộ điều khiển nhiệt độ | |
| Hệ thống điện viễn thông |
Giá đỡ phụ điện (3U/6U/ect.) |
Các loại đầu vào nguồn, công suất hệ thống chỉnh lưu, công suất hệ thống năng lượng mặt trời, cầu dao đều được tùy chỉnh dựa trên nhu cầu của khách hàng. |
| Mô-đun chỉnh lưu | Nhiều mẫu mô-đun chỉnh lưu hiệu quả cao để lựa chọn | |
| Mô-đun năng lượng mặt trời | Các mẫu chỉnh lưu hiệu quả cao để lựa chọn | |
| Bộ điều khiển | Bộ điều khiển thông minh để giám sát, điều khiển và giao tiếp của hệ thống điện | |
| Hộp phân phối điện | Có thể tùy chỉnh dựa trên nhu cầu của khách hàng | |
| PDU | Với nhiều tùy chọn về các tiêu chuẩn ổ cắm điện khác nhau, có thể tùy chỉnh |
4. Ưu điểm của Hệ thống điện viễn thông ngoài trời
- Cấu trúc mô-đun, dễ dàng mở rộng
- Giải pháp tiết kiệm chi phí & có thể tùy chỉnh
-
