Tủ điện ngoài trời IP65 cho hệ thống điện viễn thông với bộ chỉnh lưu 12kW 200A
Thông tin chi tiết sản phẩm
IP65 hệ thống điện viễn thông ngoài trời
,12kW điện viễn thông
,200A hệ thống điện điều chỉnh
Hệ thống điện viễn thông ngoài trời Vỏ nguồn ngoài trời IP65 với bộ chỉnh lưu 12kW 200A
1. Giới thiệu Hệ thống điện viễn thông ngoài trời Vỏ nguồn ngoài trời IP65 với bộ chỉnh lưu 12kW 200A
ET7575200A-38U-12kW/200A là tủ ngoài trời có thể cung cấp nguồn điện ổn định cho thiết bị viễn thông, đồng thời bảo vệ thiết bị của khách hàng khỏi hư hỏng và điều kiện thời tiết khắc nghiệt, cung cấp nguồn DC ổn định và chất lượng cao cho thiết bị CNTT viễn thông. Tủ là giải pháp lý tưởng cho các kết nối vật lý của thiết bị viễn thông ngoài trời cần nguồn điện một chiều.

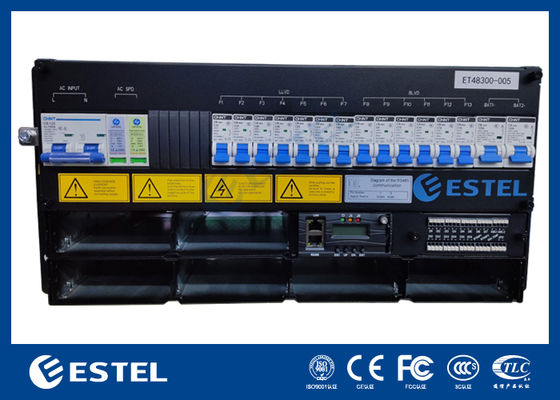

2. Thông số hệ thống điện chỉnh lưu 12kW
Hệ thống điện viễn thông là các sản phẩm tùy chỉnh, công suất chỉnh lưu, công suất năng lượng mặt trời, cầu dao đầu vào, cầu dao LLVD & BLVD và nhãn hiệu cầu dao đều dựa trên yêu cầu của khách hàng.

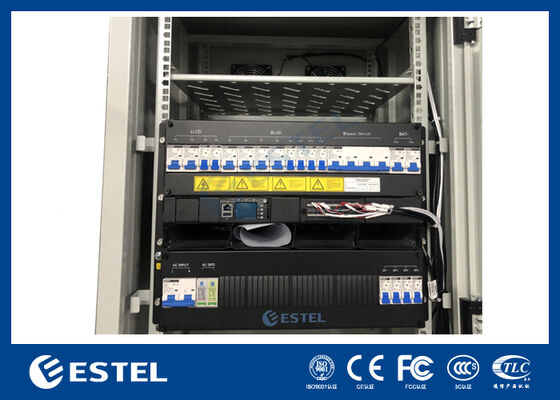

Hệ thống điện cho tủ điện này là hệ thống điện chỉnh lưu thuần 12kW 200A. Và các thông số của nó được liệt kê trong bảng dưới đây.
| Mục | tham số | |
| Thuộc vật chất |
Kích cỡ |
R × D × H = 482,6 mm × 350,6 mm × 8U (H) |
|
Cân nặng |
≤ 42kg (Không tính module) |
|
|
Cài đặt |
Có thể gắn trên giá đỡ tiêu chuẩn 19'' |
|
|
Định tuyến cáp |
Từ dưới vào và từ trên ra |
|
|
BẢO TRÌ |
Bảo trì phía trước, có thể thay thế nóng |
|
|
Lớp IP |
IP20 | |
| Phân phối điện xoay chiều |
đầu vào |
1 Pha, 220VAC |
|
Đầu vào MCB |
2×125A/3P |
|
|
Tính thường xuyên |
45-65Hz, Giá trị định mức: 50Hz/60Hz |
|
|
AC SPD |
20kA/40kA, 8/20μs |
|
|
Đầu ra AC |
/ | |
|
Nguồn DC Phân bổ |
đầu ra |
-43VDC đến -58VDC, Công suất định mức: -53,5VDC |
| Tối đa. Dung tích | Hệ thống chỉnh lưu 12kW (4×3kW); | |
|
MCB pin |
2×125A/1P |
|
| Tải MCB |
LLVD: 2×125A/1P, 2×63A/1P |
|
|
BLVD: 4×125A/1P, 4×63A/1P |
||
|
DC SPD |
10kA/20kA, 8/20μs |
|
|
bộ chỉnh lưu mô-đun |
Điện áp đầu vào |
85VAC - 300VAC, Giá trị định mức: 220VAC |
|
Hiệu quả |
≥ 96% |
|
|
Công suất đầu ra định mức |
3000W |
|
|
Nhiệt độ làm việc |
-40oC đến +75oC (đầu ra 50oC @đầy tải) |
|
|
Kích cỡ |
R × D × H = 106,5 mm × 286 mm × 41,5 mm (1U) |
|
|
Cân nặng |
2,1kg |
|
|
làm mát |
Làm mát không khí cưỡng bức |
|
|
Hệ số công suất |
≥ 0,99 @220VAC, tải 20% - 100% |
|
|
Quyền lực Giám sát |
Đầu vào tín hiệu |
AI 4 chiều (3 cảm biến nhiệt độ pin, 1 cảm biến nhiệt độ môi trường); DI 8 chiều; |
|
Đầu ra cảnh báo |
LÀM 8 chiều |
|
|
Cổng giao tiếp |
Mạng LAN, USB, RS485, SNMP |
|
|
Chế độ hiển thị |
LCD | |

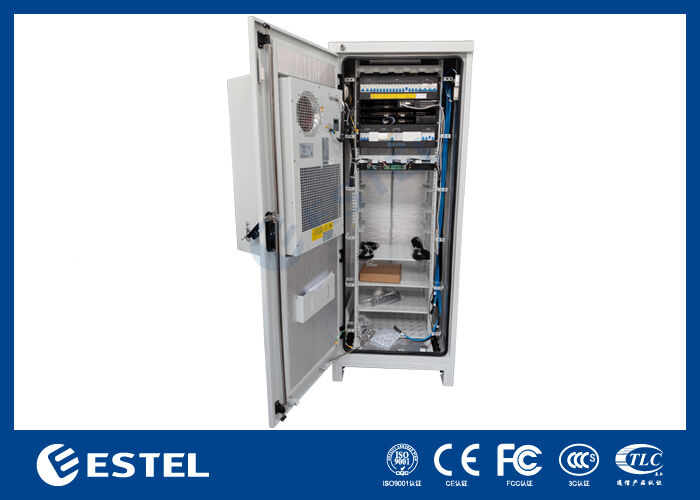

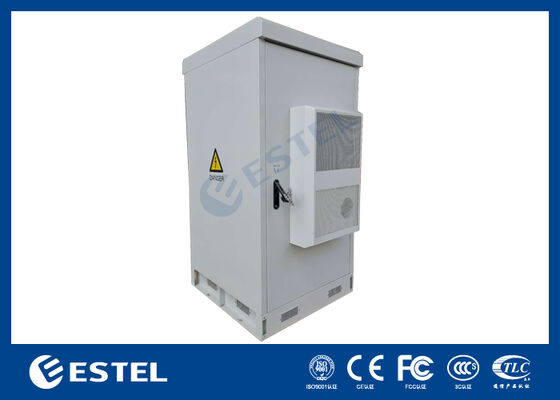

3. Thông số Vỏ nguồn ngoài trời 38U IP65
1) Tính năng của tủ:
| Cấu hình | Mục | Thông số kỹ thuật |
| Tủ | Người mẫu | ET7575200A-38U |
| Cấp độ bảo vệ | IP55 | |
| Kích thước bên ngoài | H750mm×W750mm×D2000mm (Có thể tùy chỉnh) | |
| Kích thước bên trong | Đường ray 19 inch, 35U | |
| Vật liệu | Thép mạ kẽm, tấm trong: 1.0mm, tấm ngoài: 1.2mm, độ dày đế: 2.0mm, vách đôi | |
| cách nhiệt | PEF | |
| Lớp phủ | Sơn bột polyester | |
| Màu sắc | RAL7035 | |
| Khóa | Hệ thống khóa ba điểm | |
| bản lề | Bản lề bên trong | |
| Tùy chọn cài đặt | Gắn sàn với các phụ kiện lắp đặt | |
| Định tuyến cáp | Cáp vào và ra từ đáy tủ | |
| BẢO TRÌ | Một cửa trước | |
| làm mát | Công suất làm mát | 1500W |
| Nguồn điện | 48VDC | |
| PDU | Đơn vị phân phối điện | Ổ cắm 125A 6 chiều kiểu Anh |
| cảm biến | Cảm biến cửa, cảm biến nước, cảm biến nhiệt độ, độ ẩm, cảm biến khói | |
| Người khác | Chiếu sáng | Đèn LED: 48VDC có công tắc |
| Môi trường | Nhiệt độ làm việc | -40°C ~+55°C (+Bức xạ mặt trời) |
| Nhiệt độ bảo quản | -40oC~+70oC | |
| Độ ẩm làm việc | 5%~95%(Không ngưng tụ) | |
| Độ cao làm việc | 0 ~ 4000 mét | |
2) Tính năng bảo vệ:
- Bảo vệ hoàn toàn khỏi bụi, dầu và các vật liệu không ăn mòn khác
- Bảo vệ hoàn toàn khỏi tiếp xúc với các thiết bị kèm theo
- Bảo vệ khỏi nước, nước do vòi phun vào vỏ từ mọi hướng
- Có sẵn ở dạng treo tường, đứng tự do, máng và cột điện báo
- Dịch vụ in lụa, anodizing hoặc khắc có sẵn
4. Các ứng dụng của Hệ thống điện viễn thông ngoài trời Vỏ nguồn ngoài trời IP65 với bộ chỉnh lưu 12kW 200A
Tủ ngoài trời được sử dụng rộng rãi trong các trạm viễn thông di động của các nhà khai thác viễn thông, nơi trú ẩn nhỏ ngoài trời, tủ điều khiển điện đường sắt, trạm cơ sở truyền thông, trạm phát hiện không khí ngoài trời, tủ điều khiển năng lượng mặt trời, v.v.
-
