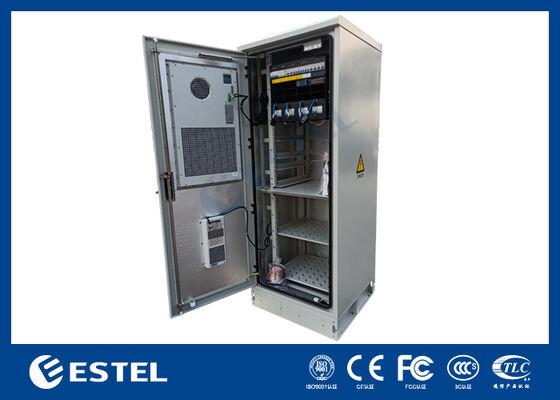

Tủ điện viễn thông 30kW Nguồn chỉnh lưu và Hệ thống điện DC lai năng lượng mặt trời

Hệ thống Nguồn Viễn thông DC Lai Nguồn Bộ Chỉnh Lưu 30kW và Nguồn Năng Lượng Mặt Trời

1. Tổng quan về Hệ thống Nguồn Viễn thông ESTEL

Tủ nguồn viễn thông lai năng lượng tùy chỉnh của ESTEL chủ yếu bao gồm tủ ngoài trời, hệ thống nguồn viễn thông, bộ phân phối nguồn, hệ thống làm mát và bộ giám sát môi trường. Loại tủ này có thể tùy chỉnh và cấu hình của nó dựa trên nhu cầu khác nhau của các khách hàng khác nhau.

• Tủ ngoài trời
• Hệ thống nguồn viễn thông
• Bộ phân phối nguồn
• Hệ thống làm mát
• Bộ giám sát môi trường
• Ắc quy
• Bộ biến tần
• V.v.

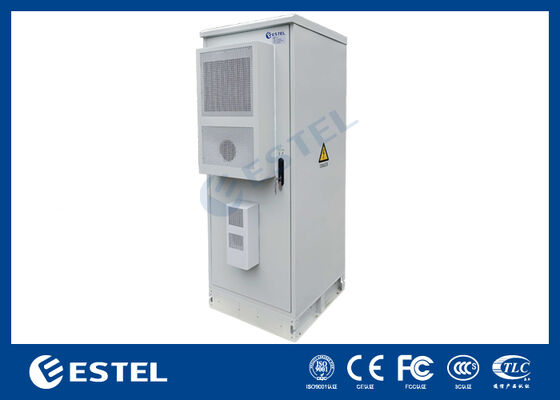

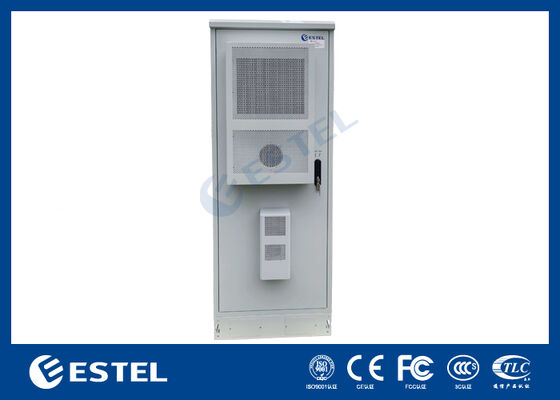

2. Đặc điểm của Tủ ngoài trời

• Mẫu: ET7575200A-38U
• Kích thước: 750*750*2000mm
• Chất liệu: Tấm thép mạ kẽm
• Không gian: Hai khoang, khoang trên cho hệ thống nguồn viễn thông, khoang dưới cho ắc quy
• Cửa: Một cửa trước
• Khóa: Khóa ba điểm
• Bản lề: Bản lề âm
• Sơn: Sơn tĩnh điện polyester
• Màu sắc: RAL7035
• Lắp đặt: Lắp sàn

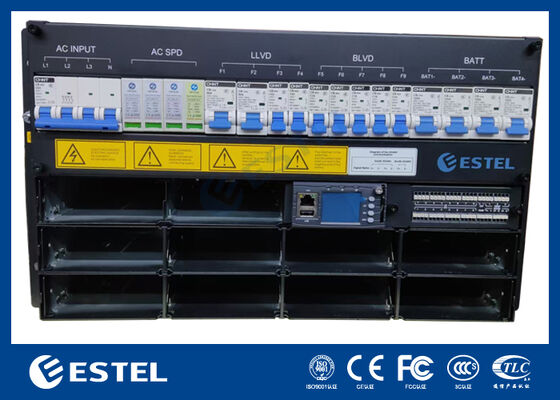

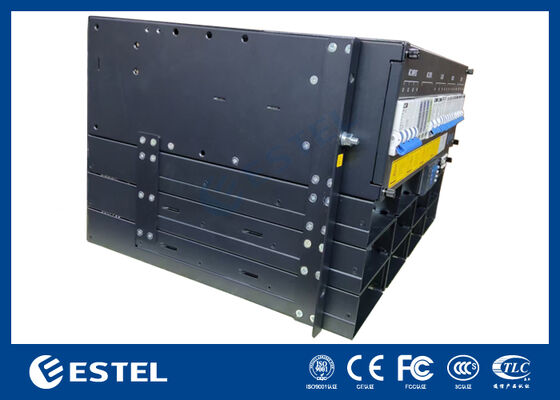

3. Đặc điểm của Hệ thống Nguồn Viễn thông

• Nguồn năng lượng: Điện lưới & Năng lượng mặt trời
• Công suất hệ thống nguồn: Tối đa 30kW (10× 3kW)
• Đầu vào nguồn: 220VAC, Một pha
• Đầu ra DC: 48VDC
• Bộ ngắt tải: 63A, 32A, 16A, 10A (theo yêu cầu của khách hàng)
• Ắc quy: Lithium-ion, Chì-axit
• Ổ cắm nguồn bảo trì

4. Đặc điểm của PDU

Có sẵn PDU với các ổ cắm nguồn theo tiêu chuẩn khác nhau, với các tùy chọn cho các cấp độ khác nhau của các thành phần SPD.

5. Đặc điểm của Hệ thống Làm mát

ESTEL cung cấp các hệ thống làm mát khác nhau dựa trên đặc điểm khí hậu quốc gia của khách hàng, dữ liệu tản nhiệt của thiết bị IT và điều kiện cung cấp điện của dự án của khách hàng.

• Máy điều hòa không khí 110VAC, 220VAC, với công suất làm mát từ 500W đến 5000W
• Máy điều hòa không khí -48VDC, với công suất làm mát từ 300W đến 3000W
• Bộ trao đổi nhiệt 220VAC & -48VDC, với công suất truyền nhiệt từ 80W/K đến 190W/K
• Máy điều hòa không khí kết hợp 220VAC & -48VDC, với công suất làm mát từ 800W đến 5000W

6. Đặc điểm của Bộ giám sát môi trường

• Với mô-đun truyền thông không dây 4G tích hợp (Tùy chọn, không bao gồm trong phiên bản tiêu chuẩn)
• Hỗ trợ truyền Ethernet;
• Nhiều cổng nối tiếp RS-485, hỗ trợ tích hợp các giao thức thông minh của nhiều thương hiệu nguồn điện, máy điều hòa không khí, BMS ắc quy, v.v.
• Nhiều cổng đầu vào và đầu ra tín hiệu AI/DI/DO
• Hỗ trợ nhiều hệ thống vệ tinh: GPS, Beidou (Tùy chọn, không bao gồm trong phiên bản tiêu chuẩn)
• Tất cả các cổng đều được bảo vệ chống nhiễu EMI, EMS và chống sét lan truyền
• Nguồn cấp -36VDC đến -72VDC
• Có thể lắp trên giá đỡ tiêu chuẩn 1U
• Hỗ trợ giao diện ứng dụng điện thoại di động một nút để triển khai và bảo trì (Tùy chọn, không bao gồm trong phiên bản tiêu chuẩn)
• Hỗ trợ triển khai và bảo trì cục bộ, nâng cấp firmware cục bộ và nâng cấp từ xa qua mạng
• Tuân thủ các thông số kỹ thuật của nhiều nhà mạng (China Mobile, v.v.), công ty tháp viễn thông, v.v. cho nền tảng giám sát trường B và nền tảng nguồn điện
