Hệ thống nguồn viễn thông hai khoang IP55 với hai ngăn hai hàng cho nguồn và ắc quy
Thông tin chi tiết sản phẩm
Hệ thống nguồn viễn thông IP55 với hai khoang
,Hệ thống nguồn viễn thông với hai hàng
,Hệ thống nguồn viễn thông hai khoang
Hệ Thống Nguồn Viễn Thông với Hai Ngăn Chứa Bộ Chỉnh Lưu 6kW và MPPT Năng Lượng Mặt Trời 6kW
1. Giới thiệu về Hệ Thống Nguồn Viễn Thông Hai Ngăn

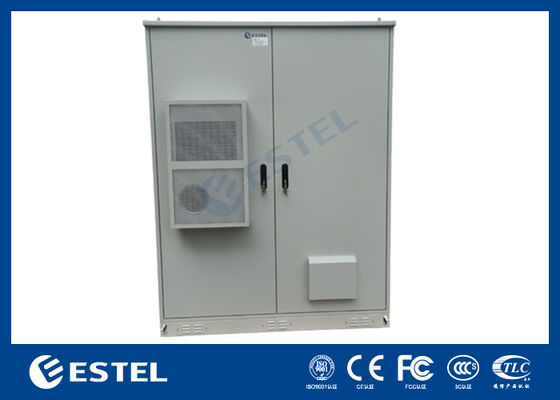

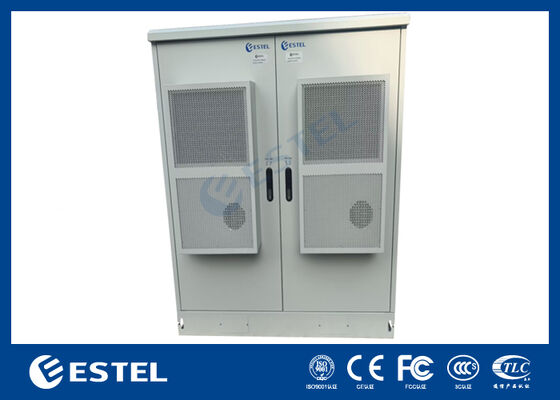

ET15075200A-38U-12kW là tủ điện ngoài trời hai ngăn với ngăn trái dành cho nguồn viễn thông DC và ngăn phải dành cho ắc quy.
Công suất của nó là bộ chỉnh lưu 6kW và năng lượng quang điện mặt trời 6kW. Với thiết kế hai ngăn, tủ điện này cung cấp không gian lớn hơn và quản lý thuận tiện cho người dùng.
Ngăn trái được thiết kế với điều hòa không khí DC48V 1500W, để cung cấp nhiệt độ hoạt động phù hợp cho nguồn viễn thông và thiết bị CNTT của người dùng.
Ngăn phải được thiết kế để tương thích với các giá đỡ 19''/21'' và kệ ắc quy, cung cấp đủ không gian và lựa chọn loại ắc quy linh hoạt cho người dùng.
2. Tính năng của Hệ Thống Nguồn Viễn Thông Hai Ngăn
● Cấp bảo vệ cao: IP55;
● Khả năng chống trộm mạnh mẽ, cửa âm, bản lề bên trong, khóa ba điểm, hỗ trợ khóa móc bổ sung;
● Sử dụng bộ phận làm mát hiệu quả cao: Điều hòa không khí;
● Tùy chọn bảo vệ toàn diện: cảm biến cửa, cảm biến khói, cảm biến nước, cảm biến nhiệt độ và độ ẩm, v.v.;
● Hỗ trợ quản lý từ xa, cải thiện an ninh và giảm thiểu chi phí vận hành của khách hàng;
3. Ứng dụng của Hệ Thống Nguồn Viễn Thông Hai Ngăn
Tủ ngoài trời được sử dụng rộng rãi trong các trạm viễn thông di động của các nhà khai thác viễn thông, các trạm trú ẩn nhỏ ngoài trời, tủ điều khiển điện đường sắt, cảnh sát điện tử, trạm gốc thông tin liên lạc, trạm phát hiện không khí ngoài trời, tủ điều khiển năng lượng mặt trời, v.v.
Tủ viễn thông ngoài trời này được sử dụng rộng rãi trong các trạm viễn thông di động của các nhà khai thác viễn thông, các trạm trú ẩn nhỏ ngoài trời, tủ điều khiển điện đường sắt, cảnh sát điện tử, trạm gốc thông tin liên lạc, trạm phát hiện không khí ngoài trời, tủ điều khiển năng lượng mặt trời, v.v.
4. Cấu hình của Hệ Thống Nguồn Viễn Thông Hai Ngăn
| Mục | Thông số | Chỉ số | |
| Tủ | Model | ET15075200A-38U | |
| Cấp bảo vệ | IP55 | ||
| Kích thước bên ngoài | 1500 (R) × 750 (S) × 2000 (C) mm, bao gồm đế cao 150mm (Kích thước có thể tùy chỉnh) | ||
| Không gian bên trong | Giá đỡ tiêu chuẩn 19'', 2× 38U | ||
| Vật liệu | Cấu trúc một vách; Vỏ tủ: Tấm thép mạ kẽm dày 1.2mm; Giá đỡ: Tấm thép mạ kẽm dày 2.0mm; | ||
| Cách nhiệt | 20mm PEF | ||
| Lớp phủ | Lớp phủ bột polyester | ||
| Màu sắc | RAL7035 | ||
| Khóa | Hệ thống khóa ba điểm chống trộm | ||
| Bản lề | Bản lề bên trong | ||
| Lắp đặt | Gắn sàn | ||
| Đi dây cáp | Cáp vào và ra từ đáy tủ | ||
| Bảo trì | Hai cửa trước, bảo trì phía trước | ||
| Làm mát | Điều hòa không khí | 1 bộ Điều hòa không khí; Công suất làm mát: 1500W; -48VDC; | |
| Đèn LED |
2 bộ đèn LED có công tắc, -48VDC, để chiếu sáng trong tủ (Đèn LED tự động bật khi mở cửa) |
||
|
Thiết bị giám sát hiện trường (FSU) |
PM5000TT-TS4 (Phiên bản tiêu chuẩn), bao gồm: 1× Cảm biến nhiệt độ và độ ẩm, 1× Cảm biến khói, 1× Cảm biến rò rỉ nước, 2× Cảm biến cửa (FSU có thể được sử dụng để giám sát hệ thống điện, ắc quy, điều hòa không khí, v.v.; FSU hỗ trợ kết nối với nền tảng giám sát trung tâm của khách hàng để giám sát từ xa.) |
||
| Hệ thống điện |

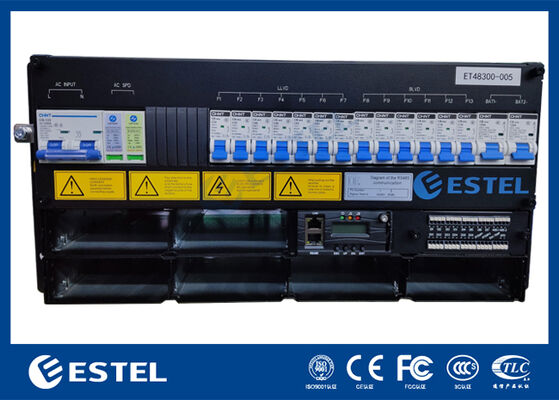

Hệ thống chỉnh lưu 6kW + Hệ thống năng lượng mặt trời 6kW (Xem trang cuối để biết chi tiết) |
||
| Pin Lithium | 6 bộ Pin LiFePO4, Model: LFELI-48200, 48V, 200Ah, 6000 chu kỳ; 442 (R) ×520 (S) ×244 (C) mm, 79.3kg | ||
| Môi trường | Nhiệt độ làm việc | -40℃ đến +55℃ (+Bức xạ mặt trời) | |
| Nhiệt độ bảo quản | -40℃ đến +70℃ | ||
| Độ ẩm làm việc | 5% đến 95% (Không ngưng tụ) | ||
| Độ cao làm việc | 0 đến 4000m | ||
| Đóng gói | Hộp gỗ | ||
5. Bản vẽ của Hệ Thống Nguồn Viễn Thông Hai Ngăn
-
