Hệ thống chỉnh lưu viễn thông 1U DC48V 19 inch cho thiết bị mạng

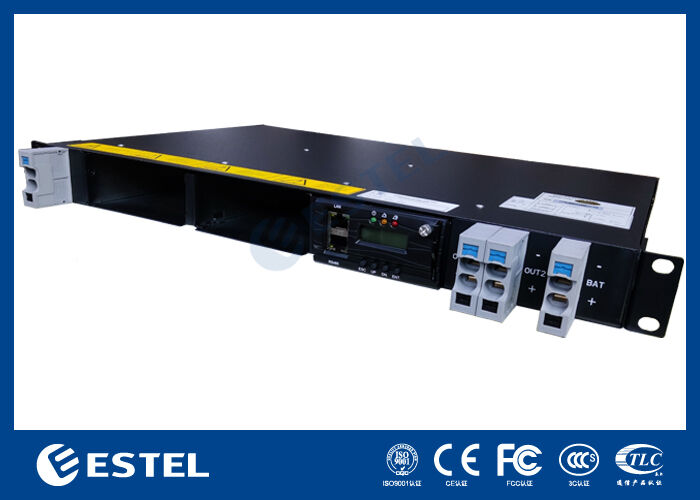

Tổng quan về sản phẩm củaHệ thống chỉnh lưu viễn thông 1U DC48V 19 inch

ET4860-M3I21Hệ thống nguồn DC giá đỡ cung cấp giải pháp nguồn DC linh hoạt, công suất cao được thiết kế dành riêng cho cơ sở hạ tầng viễn thông, hoạt động của trung tâm dữ liệu và các ứng dụng công nghiệp yêu cầu phân phối nguồn DC đáng tin cậy. Nó chấp nhận đầu vào một pha 220VAC và cung cấp đầu ra DC ổn định có thể điều chỉnh trong khoảng từ –43VDC đến –58VDC, với điểm vận hành danh nghĩa là –53,5VDC. Cung cấp công suất đầu ra tối đa 6kw, hệ thống này hỗ trợ đáng tin cậy cho việc lắp đặt có nhu cầu cao đồng thời đạt hiệu suất chuyển đổi năng lượng vượt quá 96%.

Với thiết kế mô-đun và dự phòng, hệ thống hỗ trợ các mô-đun chỉnh lưu lên tới 2*3000W được định cấu hình để dự phòng N+1, với mỗi mô-đun nhỏ gọn có trọng lượng dưới 2kg. Bộ chỉnh lưu sử dụng làm mát bằng không khí cưỡng bức, đạt được hệ số công suất gần như thống nhất ( ≥0,99) và duy trì độ méo sóng hài tổng ở mức thấp (THDi 5%) để chuyển đổi năng lượng sạch và hiệu quả. Với khả năng bảo trì truy cập từ phía trước, cáp bảng trên cùng và bảo vệ chống xâm nhập IP20, khung gầm có thể gắn trên giá 1U nhấn mạnh đến sự an toàn khi vận hành, tính dễ bảo trì và khả năng tích hợp đơn giản vào tủ 19 inch tiêu chuẩn.

Phân phối ACcủaHệ thống chỉnh lưu viễn thông 1U DC48V 19 inch

• Chế độ đầu vào:220VAC một pha

• Tần số đầu vào: 45–66Hz, giá trị định mức: 50Hz/60Hz

Phân phối DCcủaHệ thống chỉnh lưu viễn thông 1U DC48V 19 inch

• Điện áp đầu ra: –43 ~ –58VDC, giá trị định mức: –53.5VDC

• Công suất tối đa:6kW(2*3kw, dự phòng N+1)

• Bộ ngắt pin: Thiết bị đầu cuối đẩy vào 1U * 2

• Máy cắt tải:BLVD:Thiết bị đầu cuối đẩy vào 1U*2

bộ chỉnh lưucủaHệ thống chỉnh lưu viễn thông 1U DC48V 19 inch

• Điện áp đầu vào:85VAC ~ 300VAC, định mức 220VAC

• Hiệu suất: >96%

• Công suất định mức: 3000W (176–300VAC)

• Nhiệt độ làm việc: –40oC ~ +75oC (đầu ra tối đa dưới 50oC)

• Kích thước: 106,5mm(W) × 286mm(D) × 41,5mm(H) (1U/H)

• Cân nặng: 2kg

• Chế độ làm mát: Làm mát cưỡng bức

• Hệ số công suất: ≥0,99

• THD: 5%

• Đầu ra DC: –43 ~ –58VDC, định mức –53.5VDC, tối đa 55A

Bộ điều khiểncủaHệ thống chỉnh lưu viễn thông 1U DC48V 19 inch

• Tín hiệu đầu vào: 3 AI (3 nhiệt độ môi trường xung quanh), 7 DI

• Đầu ra cảnh báo: 6 tiếp điểm khô

• Cổng giao tiếp: RS232/485, SNMP

• Chế độ hiển thị: LCD

Hệ thống và Môi trườngcủaHệ thống chỉnh lưu viễn thông 1U DC48V 19 inch

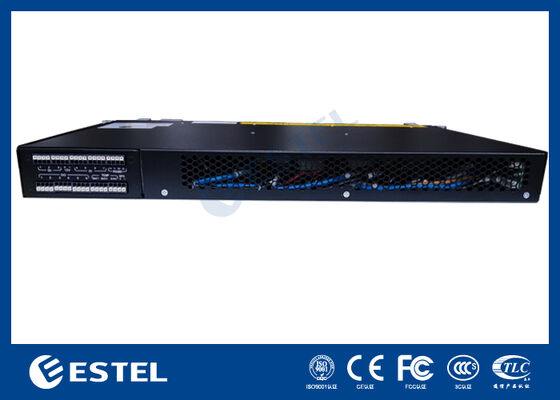

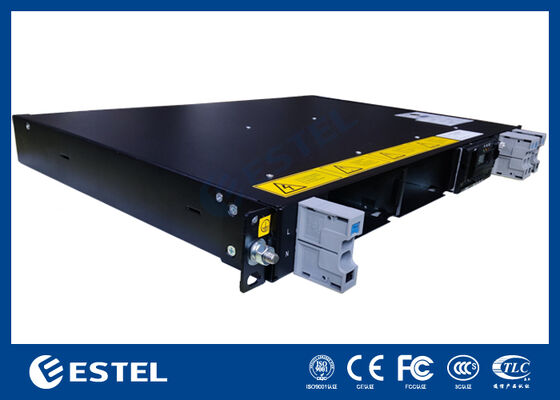

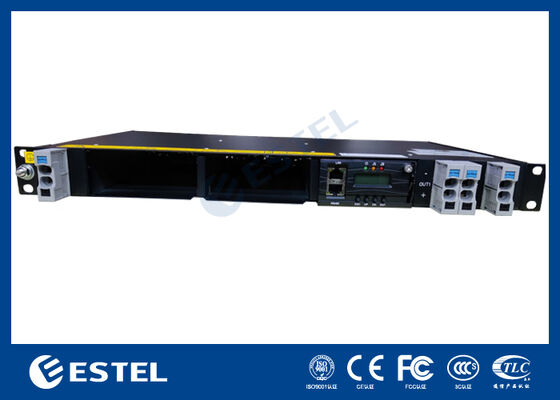

Chi tiết vềHệ thống chỉnh lưu viễn thông 1U DC48V 19 inch
