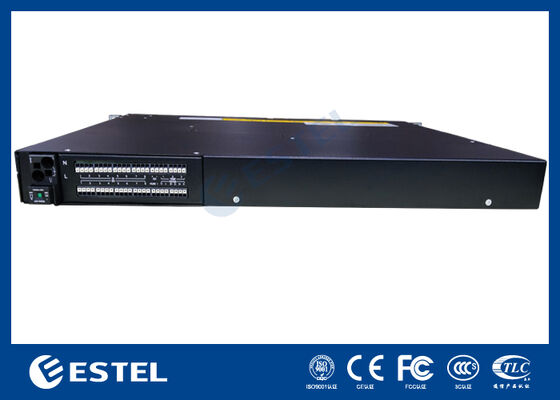

Hệ thống điều chỉnh viễn thông cho viễn thông với quản lý và điều khiển từ xa

Tổng quan sản phẩm

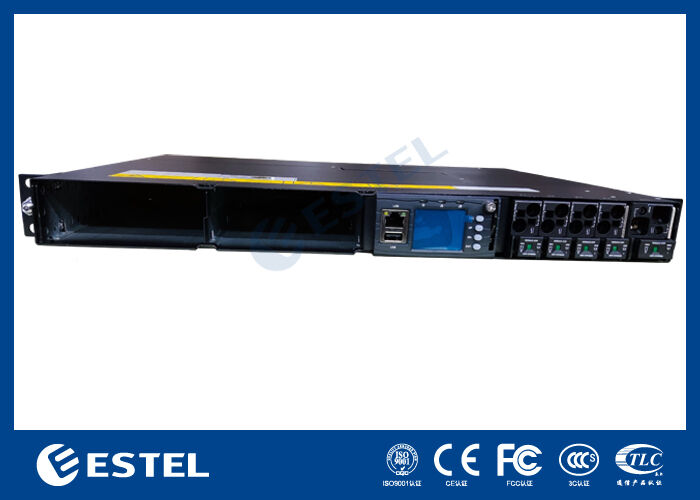

ET4860-M3J21 hệ thống năng lượng kệ DC cung cấp một giải pháp năng lượng DC có dung lượng cao, linh hoạt được thiết kế đặc biệt cho cơ sở hạ tầng viễn thông, hoạt động trung tâm dữ liệu,và các ứng dụng công nghiệp đòi hỏi phân phối điện DC đáng tin cậy. Nó chấp nhận đầu vào đơn pha 220VAC và cung cấp đầu ra DC ổn định có thể điều chỉnh từ 43VDC đến 58VDC, với điểm hoạt động danh nghĩa là 53.5VDC. Cung cấp công suất đầu ra tối đa là 6kw,Hệ thống này hỗ trợ đáng tin cậy các thiết bị có nhu cầu cao trong khi đạt được hiệu quả chuyển đổi điện năng vượt quá 96%.

Với thiết kế mô-đun và dư thừa, hệ thống hỗ trợ tối đa 2 * 3000W mô-đun chỉnh sửa được cấu hình cho N + 1 dư thừa, với mỗi mô-đun nhỏ gọn nặng dưới 2kg.Các máy chỉnh sửa sử dụng làm mát không khí ép, đạt được một yếu tố năng lượng gần với đơn vị (≥ 0,99), và duy trì biến dạng hài hòa tổng thể thấp (THDi ≤ 5%) để chuyển đổi năng lượng hiệu quả và sạch.và bảo vệ xâm nhập IP20, khung gầm gắn rack 6U nhấn mạnh an toàn hoạt động, dễ dàng phục vụ và tích hợp trực tiếp vào tủ 19 inch tiêu chuẩn.

Hệ thống

• Kích thước: 482.0 ((W) × 350.0 ((D) × 1U ((H)

• Trọng lượng: ≤10kg (không có máy thẳng)

• Chế độ làm mát: làm mát tự nhiên

• Phương thức lắp đặt: Lắp đặt trên kệ 19 inch hoặc bên trong tủ

• Chế độ dây cáp: đầu vào và đầu ra

• Chế độ bảo trì: Bảo trì phía trước, thay đổi cấp độ mô-đun hỗ trợ

• Mức độ bảo vệ: IP20

Phân phối AC

• Chế độ đầu vào:220VAC đơn pha, 63A/1PN

• Tần số đầu vào: 4566Hz, giá trị định số: 50Hz/60Hz

Phân phối DC

• Điện áp đầu ra: ¥43 ~ ¥58VDC, giá trị định giá: ¥53.5VDC

• Công suất tối đa:6kW ((2*3kw, N + 1 dư thừa)

• Máy ngắt pin:1*100A/1PN

• Các bộ ngắt tải:BLVD:2*32A/1PN+2*63A/1PN

Máy chỉnh sửa

• Điện áp đầu vào:85VAC ~ 300VAC, định lượng 220VAC

• Hiệu quả: >96%

• Sức mạnh định số: 3000W (176~300VAC)

• Nhiệt độ hoạt động: 40 °C ~ + 75 °C (thực lượng đầy đủ dưới 50 °C)

• Kích thước: 106,5mm ((W) × 286mm ((D) × 41,5mm ((H) (1U/H)

• Trọng lượng: ≤2kg

• Chế độ làm mát: làm mát ép

• Nhân tố công suất: ≥0.99

• THD: ≤ 5%

• Khả năng đầu ra đồng thời: ¥43 ~ ¥58VDC, chỉ số ¥53.5VDC, tối đa 55A

Máy điều khiển

• Mô hình: MC2900

• Nhập tín hiệu: 4 AI (3 nhiệt độ môi trường, 1 độ ẩm), 8 DI

• Khả năng báo động: 8 lần tiếp xúc khô

• Cổng liên lạc: RS232/485, SNMP

• Chế độ hiển thị: LCD

Môi trường

• Nhiệt độ hoạt động: ± 40 °C ~ + 65 °C (thực lượng đầy đủ dưới 50 °C)

• Nhiệt độ lưu trữ: ¥40°C ~ +70°C

• Độ ẩm hoạt động: 5% ~ 95% (không ngưng tụ)

• Độ cao: 0 ~ 3000m (Nếu độ cao nằm trong phạm vi 2000m đến 3000m, nhiệt độ hoạt động tối đa giảm 1 °C khi độ cao tăng 200m.)
