Hệ thống điều chỉnh viễn thông DC48V 3U BTS với giám sát từ xa RS485

Tổng quan sản phẩm của Hệ thống chỉnh sửa viễn thông 3U BTS

ET48300-M5E63 là một hệ thống điện DC rack được phát triển bởi ESTEL, cung cấp một giải pháp điện DC có dung lượng cao, linh hoạt được thiết kế đặc biệt cho cơ sở hạ tầng viễn thông,Hoạt động trung tâm dữ liệu, và các ứng dụng công nghiệp đòi hỏi phân phối điện DC đáng tin cậy.Nó chấp nhận 380VAC (tương thích với một pha và ba pha) và cung cấp một đầu ra DC ổn định có thể điều chỉnh từ 43VDC đến 58VDC, với điểm hoạt động danh nghĩa là ¥53.5VDC. Cung cấp công suất đầu ra tối đa là 18kW,Hệ thống này hỗ trợ đáng tin cậy các thiết bị có nhu cầu cao trong khi đạt được hiệu quả chuyển đổi điện năng vượt quá 96%.

Bảng phân phối DC được trang bị bộ ngắt mạch pin 1 * 250A và bao gồm chức năng LLVD & BLVD để quản lý năng lượng an toàn và linh hoạt.Hệ thống thông minh được cung cấp bởi một bộ điều khiển chuyên dụng có 3 đầu vào cảm biến tương tự, 7 đầu vào trạng thái kỹ thuật số và 6 bộ chuyển tiếp báo động liên lạc khô có thể cấu hình.trong khi màn hình LCD tích hợp cho phép xem và cấu hình trạng thái địa phương.

Thông số kỹ thuật ACcủa hệ thống điều chỉnh viễn thông 3U BTS

Chế độ đầu vào:380VAC, tương thích với cả cấu hình một pha và ba pha

Tần số đầu vào:45Hz đến 65Hz (được đánh giá 50Hz/60Hz)

Thông số kỹ thuật DCcủa hệ thống điều chỉnh viễn thông 3U BTS

Điện áp đầu ra:-43V đến -58VDC (được đánh giá là -53,5VDC)

Công suất tối đa:18kW (6 x 3kW mô-đun chỉnh, N + 1 dư thừa)

Bộ ngắt pin:1 x 250A

Máy ngắt tảicủa hệ thống điều chỉnh viễn thông 3U BTS

LLVD:1 x < 125A/1PN (được giữ)

BLVD:6 x ≤ 63A/1PN + 2 x ≤ 125A/1PN (được giữ)

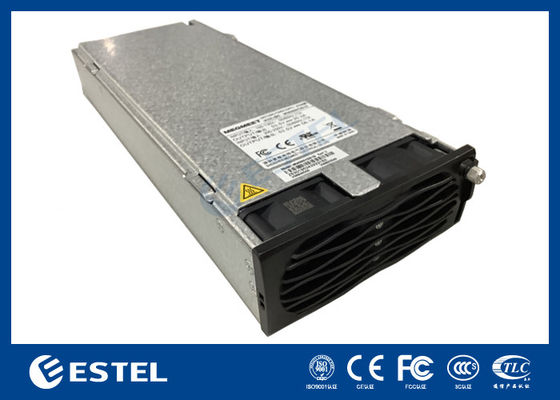

Mô-đun điều chỉnhcủa hệ thống điều chỉnh viễn thông 3U BTS

Điện áp đầu vào:85VAC ~ 300VAC (220VAC)

Hiệu quả:>96%

Sức mạnh định số:3000W (176 ~ 300VAC)

Chế độ làm mát:Làm mát ép buộc

Nhân tố năng lượng:≥ 0.99

THD:≤ 5%

Điện thoại DC:-43 ~ -58VDC (đánh giá -53.5VDC), tối đa 55A

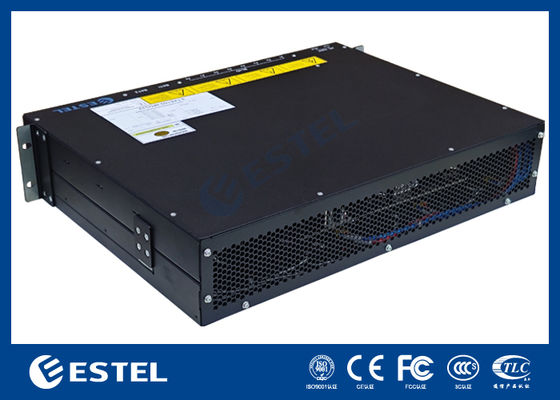

Cấu trúc của hệ thống chỉnh sửa viễn thông 3U BTS
