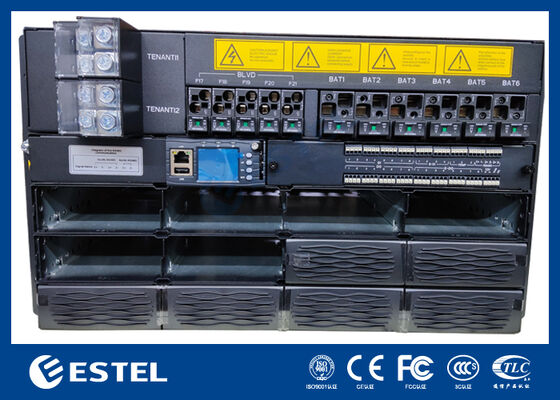

Hệ thống điện rack DC tích hợp 6U 36kW ET48600 đại diện cho một giải pháp chuyển đổi năng lượng DC nhỏ gọn, cấp nhà cung cấp phù hợp với các văn phòng trung tâm viễn thông, trung tâm dữ liệu quy mô trung bình đến lớn,và các thiết lập công nghiệp đòi hỏi nguồn điện DC không bị gián đoạnHoạt động từ một pha đơn 220V AC mà không có bộ ngắt mạch tích hợp, nó sử dụng các thanh bus đồng phía sau cho dây và cung cấp đầu ra DC điều chỉnh chi tiết từ ¥43V đến ¥58V,với mức định giá danh nghĩa là 53.5V. Với công suất đỉnh 36kW, hệ thống luôn đạt hiệu suất chuyển đổi vượt quá 96% trên một phổ tải rộng, giảm cả chi phí điện và nhu cầu làm mát.

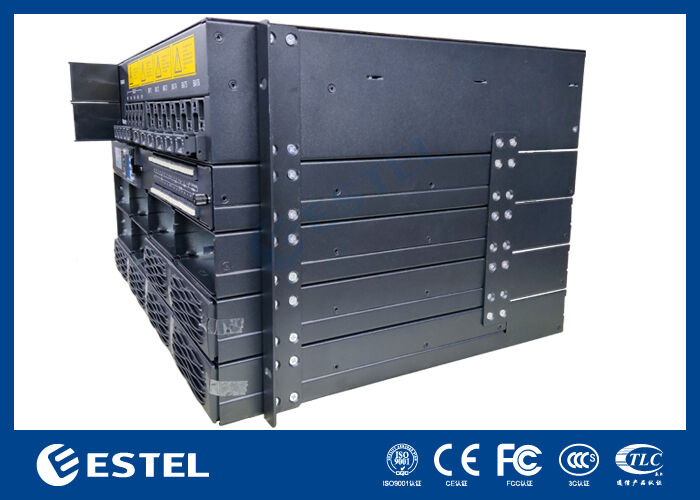

Cấu trúccủa ET48600 48VDC 600A Hệ thống điện viễn thông

• Độ cao 6U️ phù hợp với giá đỡ tiêu chuẩn 19 inch

• Làm mát tự nhiênKhông có quạt, hoạt động yên tĩnh, không có bụi xâm nhập

• Đường dây đầu vào và đầu ra️ truy cập phía trước sạch sẽ, không cần hầm sàn

• Bảo trì phía trước và chuyển đổi nóng cấp mô-đun- Tất cả các dịch vụ từ phía trước, không cần thông hành phía sau

• Bảo vệ IP20- an toàn cho các phòng trang bị trong nhà và nơi trú ẩn

Đầu vào ACcủa ET48600 48VDC 600A Hệ thống điện viễn thông

• Đơn pha 220VACKhông có bộ ngắt mạch tích hợp

• Đường dây dây thắt dây thắt sắt phía sau- Phân phối trực tiếp cho các hệ thống đa tủ

• Tần số 45 ~ 65Hz️ tương thích với máy phát điện và lưới điện

Khả năng đầu ra DCcủa ET48600 48VDC 600A Hệ thống điện viễn thông

• -43~-58VDC(được đánh giá là -53,5VDC)

• Công suất tối đa 36kW️ 12 x 3kW mô-đun chỉnh

• N + 1 thừa️ tổng năng lượng với 11 mô-đun

Pin & Phân phối tảicủa ET48600 48VDC 600A Hệ thống điện viễn thông

• 6 x 125A/1P bộ ngắt pinHỗ trợ tối đa 6 dây pin độc lập

• LLVD1 & LLVD2:300A khối đầu cuối kết nối hộp phân phối mở rộng bên ngoài

• BLVD:3 x 6A/1PN + 1 x 10A/1PN + 1 x 16A/1PN

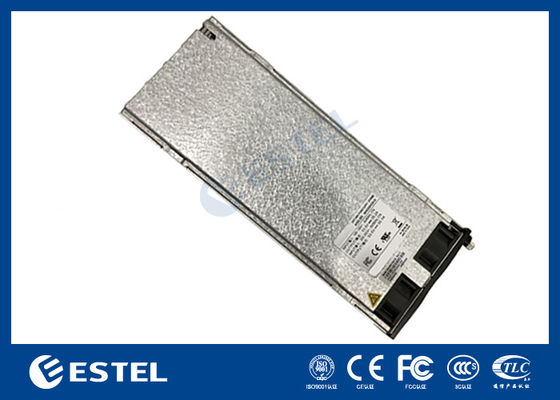

Mô-đun điều chỉnhcủa ET48600 48VDC 600A Hệ thống điện viễn thông

• 85 ~ 300VAC đầu vào cực rộng✓ hoạt động thông qua sự sụt giảm lưới điện nghiêm trọng

• Hiệu quả >96%¢ nhiệt thấp, chi phí vận hành thấp

• 3000W trong 1U️ mật độ công suất cao

• -40°C~+75°C hoạt động️ năng lượng đầy đủ dưới 50 °C

• Làm mát ép buộc️ độc lập với chassis làm mát tự nhiên

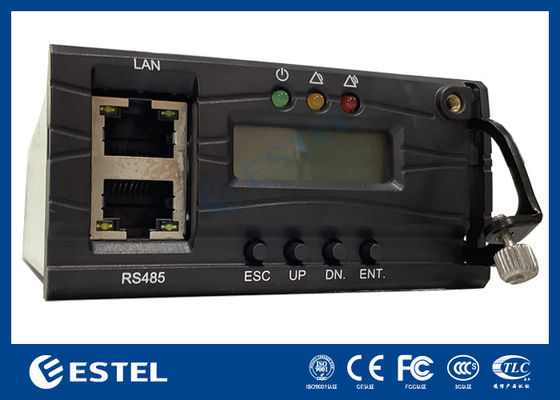

Bộ điều khiển và bảng I/Ocủa ET48600 48VDC 600A Hệ thống điện viễn thông

• 3 x AI(kiểm tra nhiệt độ môi trường)

• 8 x DI + 4 x E-DITổng cộng 12 đầu vào số

• 8 x DO + 8 x E-DOTổng cộng 16 đầu ra báo động

• RS485 & SNMP¢ Quản lý từ xa theo hai giao thức

• Màn hình LCD Tình trạng và cấu hình địa phương
