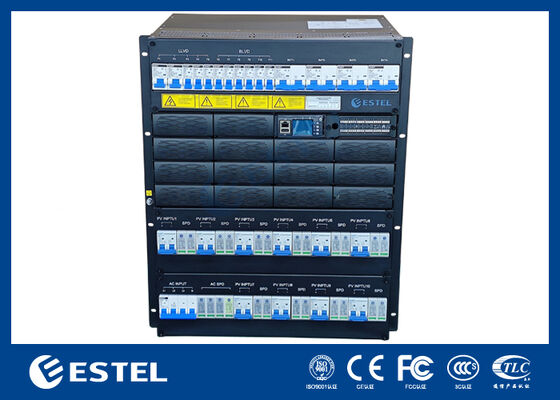

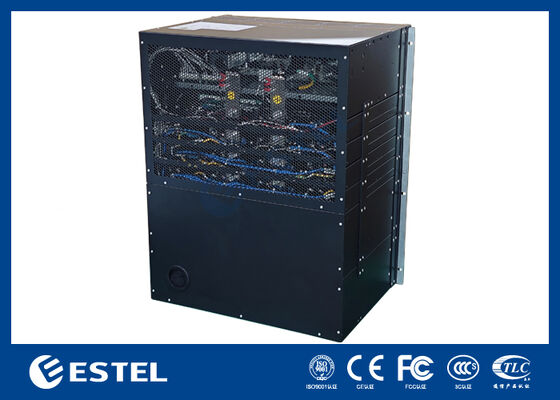

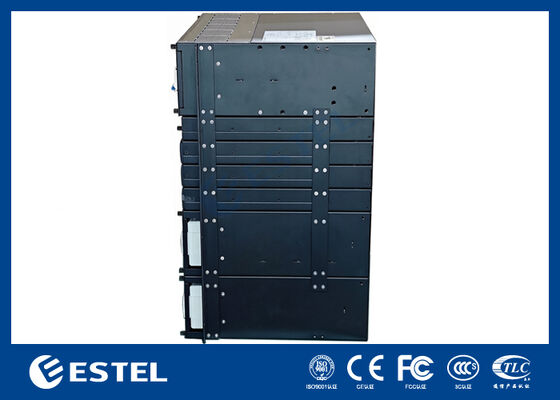

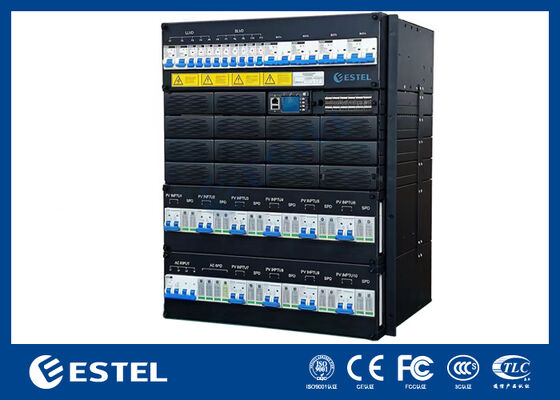

Lõi Nguồn Viễn thông Năng lượng Hybrid 13U với Nguồn Năng lượng Mặt trời PV 30kW và Nguồn Bộ chỉnh lưu 16kW

Nguồn điện viễn thông năng lượng lai với 30kW năng lượng mặt trời PV và 16kW điện điều chỉnh

1- Việc giới thiệu năng lượng lai điện toán điện lực

ET48500-H7E413 là một hệ thống điện nhúng được thiết kế để cung cấp điện -48VDC cho thiết bị truyền thông, dòng điện đầu ra tối đa là 500A.

Nó được cấu hình bằng các mô-đun mặt trời 30kW, chuyển đổi năng lượng quang điện thành điện áp ổn định 48VDC.có thể phát hiện điện áp sản xuất điện của tấm pin mặt trời, và theo dõi giá trị điện áp và dòng để đạt được đầu vào điện tối đa của mô-đun để tối đa hóa việc sử dụng năng lượng mặt trời.

Nó cũng được cấu hình với các mô-đun điều chỉnh 16kW, chuyển đổi điện lưới 380VAC thành điện áp ổn định 48VDC.cũng có thể sạc pin như dự phòng năng lượng.

2Đặc điểm của Nguồn điện viễn thông năng lượng lai

• Điện áp đầu vào AC: 380VAC; Phạm vi điện áp rộng cho mỗi giai đoạn: 85VAC đến 300VAC;

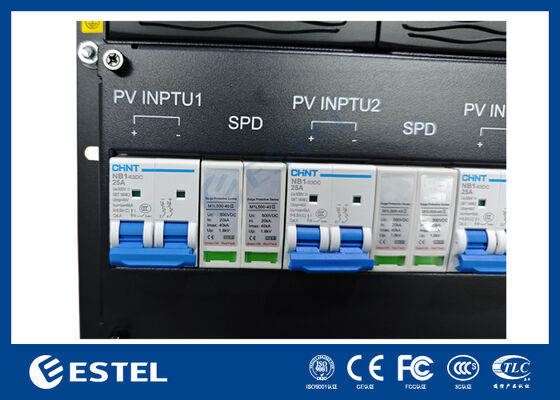

• Phạm vi điện áp đầu vào quang điện rộng: 120VDC đến 425VDC (điện áp khởi động >160VDC);
• Các chức năng quản lý pin toàn diện;
• Thiết kế dựa trên mạng, cung cấp 3 × giao diện RS485, giao diện 1 × RJ45 được dành riêng;

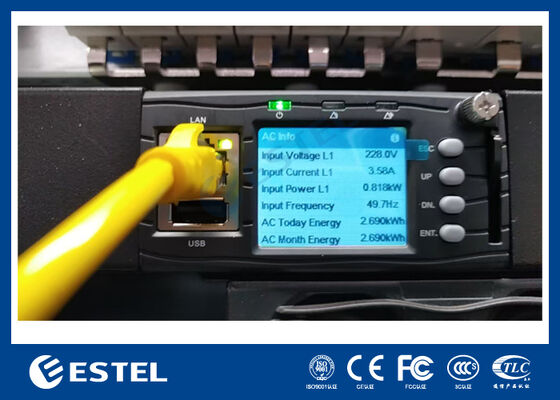

• Hỗ trợ màn hình giao diện LCD và hoạt động nút;
• Hỗ trợ trao đổi nóng các mô-đun điều chỉnh và các mô-đun năng lượng mặt trời;
• Các yếu tố điện của mô-đun thẳng dẫn lên đến 0.99.

3. Cấu hình hệ thống

4Các nguyên tắc hoạt động của hệ thống

1) Nguồn cung cấp điện AC

Điện năng chuyển đổi vào các mô-đun điều chỉnh thông qua đơn vị phân phối AC, và các mô-đun điều chỉnh chuyển đổi điện năng chuyển đổi thành điện năng -48VDC,sau đó cung cấp năng lượng cho nhiều tải thông qua đơn vị phân phối điện DC.

2) Photovoltaic nguồn cung cấp điện

Hệ thống giới thiệu năng lượng mặt trời xanh. Các mô-đun PV chuyển đổi năng lượng mặt trời thành -48VDC và trực tiếp gửi nó đến đơn vị phân phối điện DC. Khi có đủ ánh sáng mặt trời, nó sẽ được chuyển đổi thành năng lượng mặt trời.năng lượng quang điện sẽ được sử dụng như là năng lượng ưu tiên đầu tiên để cung cấp năng lượng cho tải và sạc pin, thực hiện tiết kiệm năng lượng và giảm khí thải.

3) Sạc và xả pin

Khi nguồn cung cấp điện AC là bình thường, các mô-đun thẳng không chỉ cung cấp năng lượng cho tải DC, mà còn cung cấp điện sạc cho pin.Các mô-đun chỉnh sửa ngừng hoạt độngSau khi nguồn cung cấp điện AC được phục hồi, các mô-đun chỉnh sửa bắt đầu cung cấp điện cho tải DC,cũng sạc pin để bổ sung năng lượng tiêu thụ.

4) Giám sát và quản lý thông minh

Là "bộ não" của hệ thống điện viễn thông, mô-đun giám sát theo dõi tình trạng hoạt động của các thành phần khác nhau của hệ thống điện theo thời gian thực và thực hiện điều khiển thông minh tương ứng.Nếu có bất kỳ sự bất thường nào, mô-đun giám sát báo cáo tín hiệu báo động kịp thời, để đảm bảo an toàn và ổn định nguồn cung cấp điện.
