Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước: | 9U(H)*482mm(W)*350mm(D) | Cân nặng: | 28kg (không bao gồm mô-đun chỉnh lưu) |
|---|---|---|---|
| Chế độ nhập liệu: | 380VAC ba pha 63A | Điện áp đầu ra: | -48VDC (-42 đến -58VDC) |
| Mô-đun chỉnh lưu: | 30kw(tối đa), 10 x 3000w(Dự phòng N+1) | Hiệu suất mô-đun: | ＞96% |
| Ứng dụng: | Hạ tầng viễn thông | Bảo vệ tải: | LLVD, BLVD |
| Làm nổi bật: | Máy điều chỉnh viễn thông gắn trên kệ 30kw,hệ thống phân phối điện thông minh,Hệ thống điện viễn thông LLVD BLVD |
||

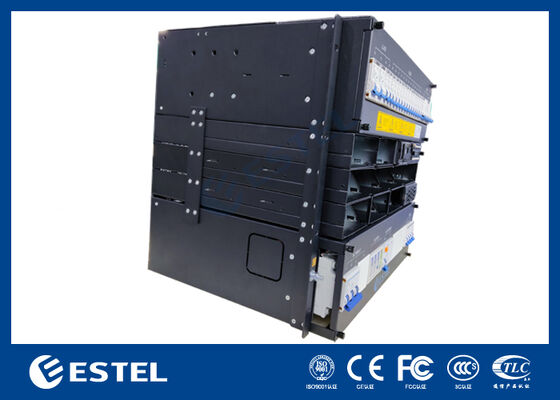

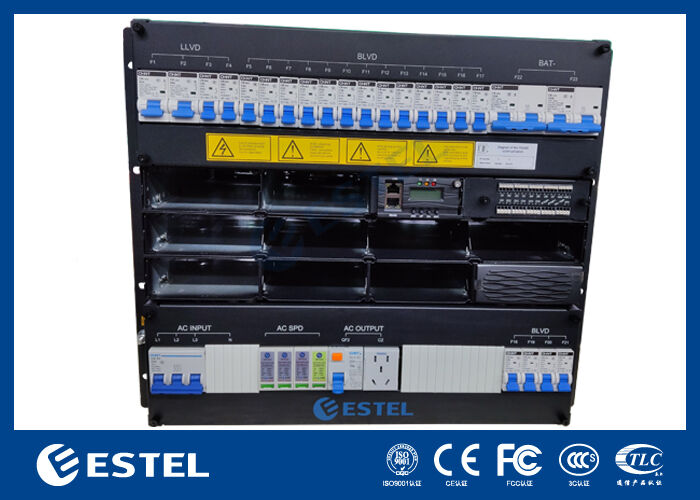

Hệ thống phân phối điện chỉnh lưu viễn thông Intelleigent gắn trên giá 30kw 9U với LLVD BLVD
Tổng quan về sản phẩm của Hệ thống chỉnh lưu viễn thông gắn trên giá 30kw 9U 19 ''
Hệ thống chỉnh lưu DC48V 30 kW là giải pháp nguồn công suất cao được thiết kế để đảm bảo nguồn DC không bị gián đoạn cho viễn thông, trung tâm dữ liệu và các quy trình công nghiệp quan trọng. Hoạt động từ đầu vào ba pha 380VAC, nó tạo ra đầu ra DC được điều chỉnh chính xác, có thể điều chỉnh từ –43 VDC đến –58 VDC, với điểm đặt danh nghĩa là –53,5 VDC. Với hiệu suất chuyển đổi dẫn đầu ngành vượt quá 96% ngay cả khi tải tối đa, nó đặc biệt phù hợp cho việc triển khai mật độ cao, tối ưu hóa năng lượng.
Bảng phân phối tích hợp bao gồm cả chức năng LLVD (Ngắt kết nối điện áp tải giới hạn) và BLVD (Ngắt kết nối điện áp thấp pin) để quản lý tải thông minh, linh hoạt. Hệ thống được quản lý bởi bộ điều khiển tích hợp tinh vi cung cấp các tùy chọn cấu hình và giám sát mở rộng. Nó có 3 đầu vào cho cảm biến nhiệt độ môi trường, 7 đầu vào kỹ thuật số để theo dõi trạng thái bên ngoài và 6 đầu ra rơle tiếp điểm khô có thể lập trình để quản lý cảnh báo toàn diện. Giám sát từ xa được hỗ trợ thông qua giao diện RS485 và SNMP, trong khi màn hình LCD mặt trước trực quan cho phép cấu hình cục bộ thuận tiện và kiểm tra trạng thái thời gian thực.
Thông số đầu vào AC30kw Hệ thống chỉnh lưu viễn thông gắn trên giá 9U 19 ''
Điện áp:380VAC ba pha
MCB:1x63A 3P+N
Đầu ra AC:25A 1P cho ổ cắm
Tính thường xuyên:45Hz đến 65Hz (định mức 50Hz/60Hz)
SPD:20kA/40kA, 8/20μs
Thông số phân phối DC30kw Hệ thống chỉnh lưu viễn thông gắn trên giá 9U 19 ''
Điện áp đầu ra:-43 đến -58VDC (định mức -53,5VDC)
Công suất tối đa:30kW (10 mô-đun 3kW, dự phòng N+1)
Bộ ngắt pin:2x125A 1P
LLVD:
2 x 80A/1P + 2 x 63A/1P
BLVD 1:
1 x 63A/1P + 12 x 32A/1P
BLVD 2:
2 x 32A/1P + 2 x 16A/1P

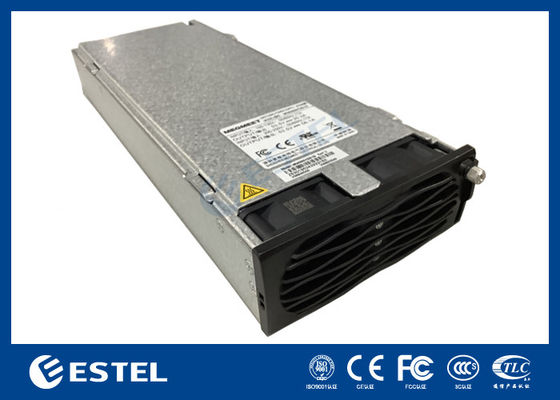

Mô-đun chỉnh lưu30kw Hệ thống chỉnh lưu viễn thông gắn trên giá 9U 19 ''
Điện áp đầu vào:85VAC ~ 300VAC (định mức 220VAC)
Hiệu quả:>96%
Công suất định mức:3000W (176~300VAC)
Đặc điểm kỹ thuật30kw Hệ thống chỉnh lưu viễn thông gắn trên giá 9U 19 ''
| Kiểu | Đơn vị phân phối điện DC48V viễn thông | |||
| Tổng quan | Kích cỡ | 482mm*350mm*2U(Rộng*Sâu*Cao) | ||
| Cân nặng | 11kg (không bao gồm bộ chỉnh lưu) | |||
| Phương pháp làm mát | Làm mát tự nhiên | |||
| Phương pháp cài đặt | Giá đỡ tiêu chuẩn 19 inch | |||
| Chế độ cáp | Đầu vào và đầu ra từ trên xuống | |||
| Chế độ bảo trì | Từ phía trước, hỗ trợ thay đổi cấp mô-đun | |||
| Cấp bảo vệ | IP20 | |||
| Đầu vào AC |
Điện áp |
380VAC ba pha | ||
| MCB | 1x63A 3P+N | |||
| Đầu ra AC | 25A 1P, cho ổ cắm | |||
| Tính thường xuyên | 45Hz đến 65Hz, giá trị định mức: 50Hz/60Hz | |||
| SPD | 20KA/40KA, 20/8μs | |||
| DC Phân bổ |
Điện áp đầu ra | -43~-58VDC, giá trị định mức: -53,5VDC | ||
|
Công suất đầu ra (Maximun)
|
30kw(10 x 3kw, hỗ trợ dự phòng N+1) | |||
|
Máy cắt pin
|
2x125A 1P | |||
| LLVD | 2*80A/1P+2*63A/1P | |||
| BLVD 1 | 1*63A/1P+12*32A/1P | |||
| BLVD 2 |
2*32A/1P+2*16A/1P |
|||
| Mô-đun chỉnh lưu | Điện áp đầu vào | 85VAC～300VAC, định mức 220VAC | ||
| Hiệu quả | >96% | |||
| Công suất định mức | 3000W(176~300VAC) | |||
| Nhiệt độ làm việc | -40oC~+75oC (hiệu suất tối đa dưới 50oC) | |||
| Kích thước | 106,5mm(W)×286mm(D)×41,5mm(1U/H) | |||
| Cân nặng | 2kg | |||
| Chế độ làm mát | Làm mát cưỡng bức | |||
| hệ số công suất | ≥0,99 | |||
| THD | 5% | |||
| đầu ra DC | –43 ~ –58VDC, định mức –53.5VDC, tối đa 55A | |||
| Bộ điều khiển | Người mẫu | MC2900 | ||
| Cổng đầu vào tín hiệu | 3 x AI(2 nhiệt độ môi trường xung quanh, 1 nhiệt độ pin), 7 x DI | |||
| Cổng đầu ra cảnh báo | 6 x tiếp xúc khô | |||
| Cổng giao tiếp | RS485, mạng LAN | |||
| Màn hình LCD | Được hỗ trợ | |||
| Môi trường | Vận hành nhiệt độ |
-40oC ~ +65oC (đầu ra tối đa dưới 50oC) | ||
| Nhiệt độ bảo quản | -40oC~+70oC | |||
| Độ ẩm hoạt động | 5%~95%(không ngưng tụ) | |||
| Độ cao | 0 ~ 3000m (Nếu độ cao nằm trong phạm vi 2000m đến 3000m, mức hoạt động tối đa nhiệt độ giảm 1oC khi độ cao tăng thêm 200m.) |
|||

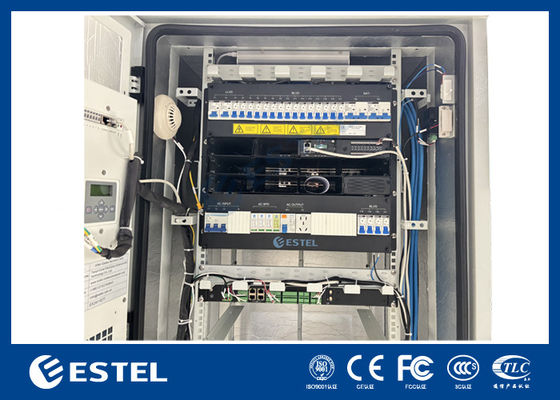

Cài đặt 30kw Hệ thống chỉnh lưu viễn thông gắn trên giá 9U 19 ''
