Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước: | 5U(H)*482mm(W)*350mm(D) | Điện áp đầu vào: | 380VAC ba pha |
|---|---|---|---|
| Điện áp đầu ra: | -48VDC (-42 đến -58VDC) | SPD: | 20ka/40ka, 8/20μs |
| Mô-đun chỉnh lưu: | 18kw(tối đa), dự phòng N+1 | Công suất mô-đun: | 3000W |
| Hiệu quả mô -đun: | ＞ 96% | Ứng dụng: | Viễn thông, Trung tâm dữ liệu |
| Bảo vệ tải: | LLVD, BLVD | Cổng giao tiếp: | SNMP, RS485 |
| Làm nổi bật: | Bộ chỉnh lưu viễn thông công nghiệp 5U,Nguồn điện viễn thông AC sang DC48V,Bộ chỉnh lưu viễn thông quản lý từ xa |
||
Giải pháp chỉnh lưu viễn thông thông minh công nghiệp 5U AC đến DC48V với quản lý từ xa
Tổng quan về sản phẩm Bộ chỉnh lưu viễn thông thông minh 5U 18kW
Hệ thống chỉnh lưu DC48V 18kW cung cấp nguồn DC mạnh mẽ và không bị gián đoạn, được thiết kế riêng cho các hoạt động viễn thông, trung tâm dữ liệu và công nghiệp nơi mà tính khả dụng của hệ thống là không thể thương lượng. Hoạt động từ đầu vào ba pha 380VAC, nó cung cấp đầu ra DC ổn định và có thể điều chỉnh trong khoảng từ –43 VDC đến –58 VDC, thường được đặt ở mức –53,5 VDC. Công nghệ chuyển đổi năng lượng tiên tiến của nó đạt được hiệu suất cao hơn 96% trên phạm vi tải, khiến nó trở thành sự lựa chọn tối ưu cho các hệ thống lắp đặt nhạy cảm về năng lượng và bị giới hạn về không gian.
Phần đầu vào ACcủa Bộ chỉnh lưu viễn thông thông minh 5U 18kW
Điện áp:380VAC ba pha
MCB:1 cầu dao 63A 3P+N
Tính thường xuyên:45Hz đến 65Hz (định mức 50Hz/60Hz)
SPD:Cấp C, 20kA/40kA, 8/20μs

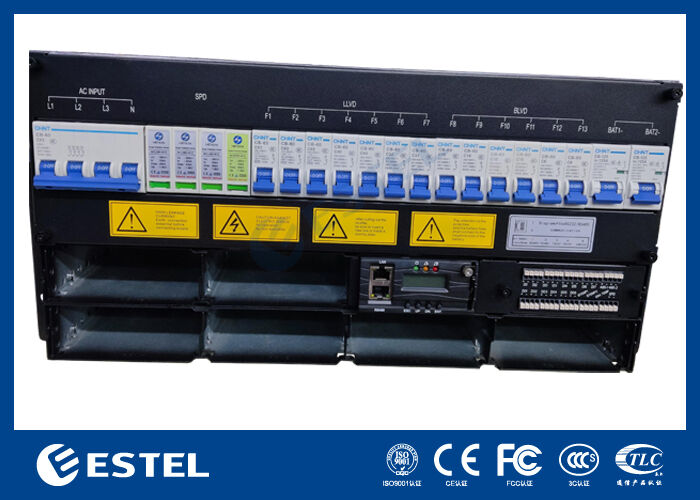

Phần phân phối DCcủa Bộ chỉnh lưu viễn thông thông minh 5U 18kW
Điện áp đầu ra:-43 đến -58VDC (định mức -53,5VDC)
Công suất tối đa:18kW (6 x 3kW mô-đun, dự phòng N+1)
Bộ ngắt pin:2x125A/1P
LLVD:3 x 63A/1P + 2 x 40A/1P + 2 x 32A/1P
BLVD:2 x 16A/1P + 2 x 10A/1P + 2 x 6A/1P
Kịch bản ứng dụngcủa Bộ chỉnh lưu viễn thông thông minh 5U 18kW
Trạm cơ sở vĩ mô 5G lớn
Các văn phòng và tổng đài viễn thông trung tâm
Cơ sở sản xuất công nghiệp
Hệ thống điện dự phòng trung tâm dữ liệu
Lều thông tin trạm biến áp tiện ích
Phòng viễn thông và CNTT bệnh viện
Hạ tầng thông tin liên lạc sân bay
Hệ thống điện tín hiệu đường sắt
Đặc điểm kỹ thuậtcủa Bộ chỉnh lưu viễn thông thông minh 5U 18kW
| Kiểu | Hệ thống chỉnh lưu 18KW DC48V | |||
| Tổng quan | Kích cỡ | 482mm*350mm*5U(Rộng*Sâu*Cao) | ||
| Cân nặng | 21kg (không bao gồm bộ chỉnh lưu) | |||
| Phương pháp làm mát | Làm mát tự nhiên | |||
| Cài đặt | Giá đỡ tiêu chuẩn 19 inch | |||
| Chế độ cáp | Vào và ra từ trên xuống | |||
| Chế độ bảo trì | Từ phía trước, hỗ trợ thay đổi cấp mô-đun | |||
| Cấp bảo vệ | IP20 | |||
| Đầu vào AC |
Điện áp |
380VAC ba pha | ||
| MCB | 1 cầu dao 63A 3P+N | |||
| Tính thường xuyên | 45Hz đến 65Hz, giá trị định mức: 50Hz/60Hz | |||
| SPD | Hạng C, 20KA/40KA, 8/20μs | |||
| DC Phân bổ |
Điện áp đầu ra | -43~-58VDC, giá trị định mức: -53,5VDC | ||
|
Công suất đầu ra (Maximun)
|
18kw(6 x 3kw, hỗ trợ dự phòng N+1) | |||
|
Máy cắt pin
|
2x125A 1P | |||
| LLVD | 3*63A/1P+2*40A/1P+2*32A/1P | |||
| BLVD |
2*16A/1P+2*10A/1P+2*6A/1P |
|||
| Mô-đun chỉnh lưu | Điện áp đầu vào | 85VAC đến 300VAC, định mức 220VAC | ||
| Hiệu quả | >96% | |||
| Công suất định mức | 3000W(176 đến 300VAC) | |||
| Nhiệt độ làm việc | -40oC~+75oC (hiệu suất tối đa dưới 50oC) | |||
| Kích thước | 106,5mm(W)×286mm(D)×41,5mm(Chiều cao 1U) | |||
| Cân nặng | 2kg | |||
| Chế độ làm mát | Làm mát cưỡng bức | |||
| hệ số công suất | ≥0,99 | |||
| THD | 5% | |||
| đầu ra DC | –43 ~ –58VDC, định mức –53.5VDC, tối đa 55A | |||
| Bộ điều khiển | Người mẫu | MC2900 | ||
| Cổng đầu vào tín hiệu | 3 AI(2 nhiệt độ pin, 1 môi trường), 7 DI | |||
| Cổng đầu ra cảnh báo | 6 tiếp xúc khô | |||
| Cổng giao tiếp | 1*RS485, 1*LAN | |||
| Hiển thị tình huống | LCD | |||
| Môi trường | Vận hành nhiệt độ |
-40oC ~ +65oC (đầu ra tối đa dưới 50oC) | ||
| Nhiệt độ bảo quản | -40oC~+70oC | |||
| Độ ẩm hoạt động | 5%~95%(không ngưng tụ) | |||
| Độ cao | 0 ~ 3000m (Nếu độ cao nằm trong phạm vi 2000m đến 3000m, mức hoạt động tối đa nhiệt độ giảm 1oC khi độ cao tăng thêm 200m.) |
|||

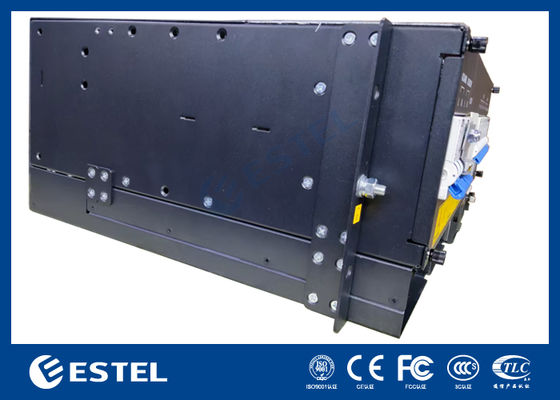

Chi tiếtồf Bộ chỉnh lưu viễn thông thông minh 5U 18kW
