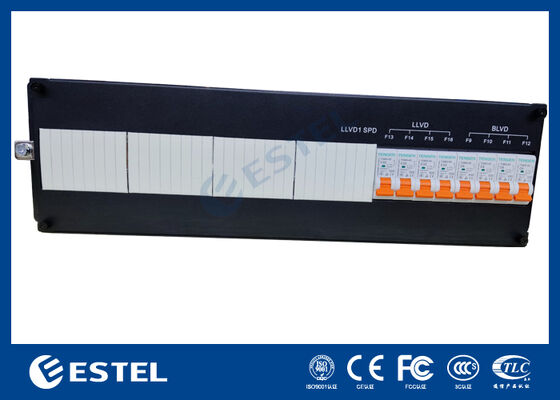

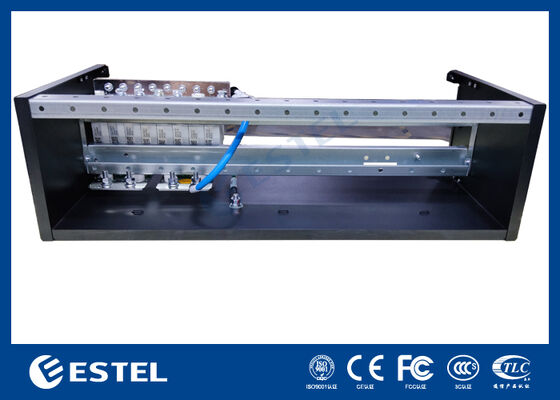

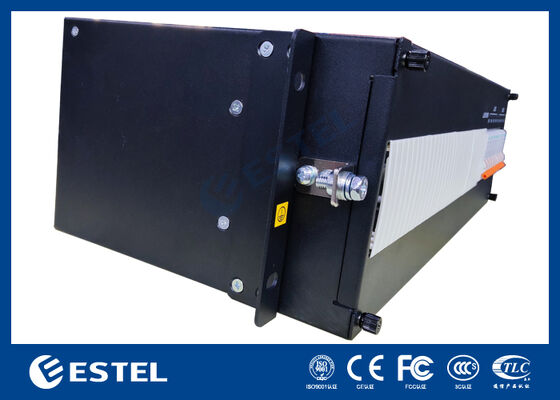

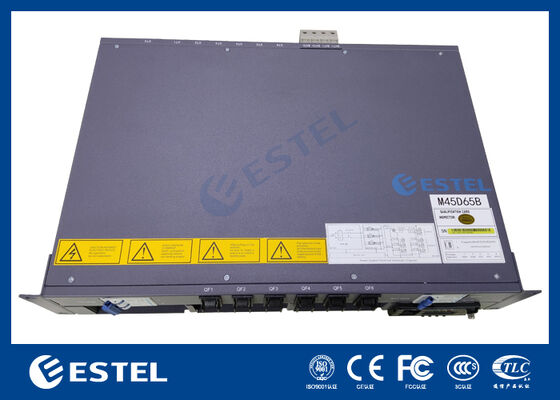

Hệ thống nguồn DC 10U cho các ứng dụng nguồn trung tâm viễn thông & công nghiệp với bộ chỉnh lưu mô-đun
Thông tin chi tiết sản phẩm
Hệ thống nguồn DC viễn thông 10U
,Hệ thống nguồn bộ chỉnh lưu mô-đun
,Cung cấp điện dc công nghiệp
Hệ thống nguồn DC 10U cho các ứng dụng nguồn công nghiệp và trung tâm viễn thông với bộ chỉnh lưu mô-đun
Tổng quan về sản phẩm Hệ thống điện DC 10U
Hệ thống nguồn DC công suất cao -48V mới được phát triển cho các ứng dụng nguồn viễn thông từ trung bình đến lớn đòi hỏi dòng điện đầu ra cao hơn, khả năng phân phối mạnh hơn và khả năng dự phòng lớn hơn. Được thiết kế cho các văn phòng trung tâm, các địa điểm tổng hợp khu vực, các trung tâm không dây lớn, trung tâm dữ liệu biên, mạng điều khiển công nghiệp và phòng liên lạc tiện ích, hệ thống này cung cấp nguồn DC ổn định cho các thiết bị mạng quan trọng trong các điều kiện vận hành đòi hỏi khắt khe.
Được xây dựng trên nền tảng giá đỡ 10U chắc chắn, hệ thống tích hợp các mô-đun chỉnh lưu hiệu suất cao, giám sát thông minh, quản lý pin, phân phối AC/DC và bảo vệ lỗi vào một kiến trúc nguồn tập trung. Nó dành cho những khách hàng không chỉ cần chuyển đổi năng lượng mà còn cần một nền tảng năng lượng viễn thông hoàn chỉnh hỗ trợ tăng trưởng lâu dài, bảo trì dễ dàng hơn và giám sát tập trung.
Điều gì làm cho mô hình này khác biệt
Dung lượng cao hơn cho tải mạng lớn hơn
Hệ thống này được thiết kế để lắp đặt ở những nơi mà các kệ DC nhỏ thông thường không còn đáp ứng đủ nhu cầu. Với công suất lên tới 24 kW, nó có thể hỗ trợ số lượng lớn hơn các thiết bị viễn thông, truyền tải, định tuyến, chuyển mạch và truyền thông công nghiệp từ một nền tảng tập trung.
Dự phòng cho các trang web quan trọng
Phần chỉnh lưu có thể được cấu hình với mức dự phòng N+1, nghĩa là hệ thống có thể tiếp tục hoạt động ngay cả khi một mô-đun nguồn bị lỗi. Tính năng này đặc biệt quan trọng đối với đường trục viễn thông, mạng truyền tải và môi trường điều khiển quan trọng, nơi thời gian ngừng hoạt động rất tốn kém.
Phân phối và bảo vệ trong một nền tảng
Thay vì dựa vào nhiều hộp phân phối bên ngoài, hệ thống có thể tích hợp truy cập pin, bảo vệ nhánh DC, quản lý đầu vào AC và phát tín hiệu cảnh báo trong một bộ giá đỡ, giúp đơn giản hóa toàn bộ kiến trúc nguồn điện của cơ sở.
Khả năng hiển thị thông minh cho các nhóm O&M
Bộ điều khiển liên tục giám sát điện áp, dòng điện, tình trạng pin, nhiệt độ, hoạt động của quạt, trạng thái mô-đun và các cảnh báo hoạt động. Kết hợp với các giao diện liên lạc từ xa, hệ thống giúp người vận hành cải thiện tốc độ xử lý sự cố và giảm khối lượng công việc bảo trì.
Thông số kỹ thuật chi tiết Hệ thống điện DC 10U
Đặc điểm đầu vào AC
|
tham số |
Đặc điểm kỹ thuật |
|
Dải điện áp đầu vào |
120–300 VAC |
|
Điện áp định mức |
220 VAC |
|
Dải tần số |
45–65 Hz |
|
Công suất đầu vào |
160 A |
|
Hệ số công suất |
≥0,99 |
|
THD |
5% |
|
Bảo vệ bên AC |
Cảnh báo quá áp, thiếu điện áp, đột biến, pha/đầu vào bất thường |
Đặc điểm đầu ra DC
|
tham số |
Đặc điểm kỹ thuật |
|
Điện áp danh định |
-48V DC |
|
Phạm vi điện áp có thể điều chỉnh |
-42V đến -58V DC |
|
Công suất đầu ra tối đa |
24 kW |
|
Dòng điện đầu ra tối đa |
500 A |
|
Xếp hạng mô-đun chỉnh lưu |
3 kW mỗi mô-đun |
|
Công suất chỉnh lưu |
Lên đến 8 mô-đun |
|
Chế độ dự phòng |
Hỗ trợ N+1 |
|
Độ chính xác điều chỉnh điện áp |
≤ ± 0,5% |
|
Phản hồi động |
Phản ứng tải nhanh khi thay đổi thiết bị viễn thông |
|
Hiệu quả |
≥96% |
Quản lý pin
|
tham số |
Đặc điểm kỹ thuật |
|
Chức năng sạc pin |
Float, tăng, cân bằng |
|
Hỗ trợ chuỗi pin |
2–4 dây tùy chọn |
|
Bảo vệ pin |
LVD, bảo vệ quá dòng, phân cực ngược |
|
Giám sát pin |
Cảm biến dòng điện / nhiệt độ tùy chọn |
|
Bồi thường pin |
Hỗ trợ bù nhiệt độ |
Phân phối DC
|
tham số |
Đặc điểm kỹ thuật |
|
Tải nhánh |
Cấu hình nhánh MCB / cầu chì có thể tùy chỉnh |
|
Nhánh pin |
Có thể tùy chỉnh |
|
Bảo vệ chi nhánh |
Cách ly và bảo vệ nhánh độc lập |
|
Danh bạ cảnh báo |
Có sẵn đầu ra tiếp xúc khô |
|
Bố cục phân phối |
Tích hợp phân phối DC truy cập phía trước |
Giám sát & Truyền thông
|
tham số |
Đặc điểm kỹ thuật |
|
Bộ điều khiển |
Bộ điều khiển nguồn viễn thông kỹ thuật số tiên tiến |
|
Trưng bày |
Màn hình LCD với giao diện trạng thái |
|
Cổng giao tiếp |
Ethernet / RS485 / CÓ THỂ |
|
Tùy chọn giao thức |
Giao diện SNMP/Modbus/Web |
|
Mục giám sát |
Đầu vào AC, đầu ra DC, trạng thái pin, trạng thái mô-đun, cảnh báo, nhiệt độ, trạng thái quạt |
|
Ghi nhật ký sự kiện |
Được hỗ trợ |
|
Thông báo cảnh báo từ xa |
Được hỗ trợ |
Thông số kỹ thuật môi trường
|
tham số |
Đặc điểm kỹ thuật |
|
Nhiệt độ hoạt động |
-25°C đến +65°C |
|
Nhiệt độ bảo quản |
-40°C đến +75°C |
|
Độ ẩm tương đối |
5%–95% (không ngưng tụ) |
|
Độ cao |
Lên đến 3000 m (có thể áp dụng giảm tải) |
|
Độ ồn |
65dB |
-
