Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước chỉnh lưu: | 482,5mm(W)*350mm(D)*12U(H) | Điện áp đầu vào AC: | 1 pha 220VAC |
|---|---|---|---|
| Điện áp đầu vào DC: | 120VDC đến 425VDC | Công suất đầu ra: | 16kw+18kw(dự phòng N+1) |
| Mô-đun chỉnh lưu: | 4*4kw, 16kw | Mô-đun Pv: | 6*3kw, 18kw |
| Bảo vệ tải: | LLVD/BLVD | Giao tiếp: | RS485/SNMP |
| Làm nổi bật: | Bộ chỉnh lưu nguồn hybrid 30kw,Hệ thống nguồn viễn thông 12U,Bộ chỉnh lưu giao tiếp RS485 |
||

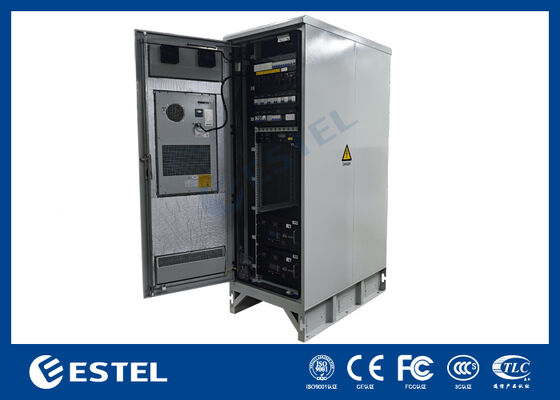

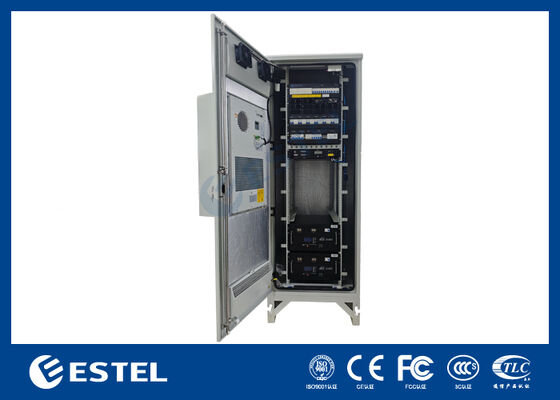

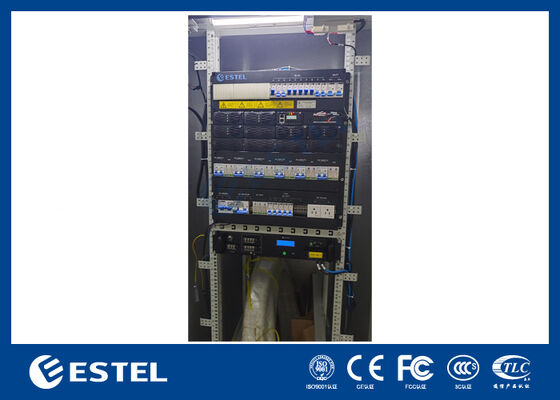

96% hiệu suất cao 12U Hệ thống điều chỉnh năng lượng lai RS485 Truyền thông
Đơn vị phân phối điện thông minh viễn thông tích hợp quản lý điện AC và DC trong một thiết kế nhỏ gọn, đáng tin cậy, lý tưởng cho viễn thông, điều khiển công nghiệp và năng lượng tái tạo.
AC Phân phối củaHệ thống điều chỉnh điện 12U 16kw hybrid
Đầu vào AC chấp nhận 220VAC đơn pha ở 45 ∼ 65Hz (được đánh giá là 50Hz / 60Hz).Đầu ra cung cấp 110VAC thông qua 2 x 63A 1P và 3 x 32A 1P mạchMột SPD tích hợp cung cấp bảo vệ 20/40kA (8/20μs).
Phân phối DCcủaHệ thống điều chỉnh điện 12U 16kw hybrid
Mặt DC hỗ trợ một phạm vi điện áp đầu vào rộng từ 120VDC đến 425VDC, được quản lý bởi các bộ ngắt 6 x 25A 2P. Điện áp đầu ra có thể điều chỉnh từ -43VDC đến -58VDC, với chỉ số -53.5VDC.Tổng công suất sản xuất đạt 34kW với N + 1 dư thừa, kết hợp các mô-đun PV 6 x 3kW (18kW) và các mô-đun chỉnh sửa 4 x 4kW (16kW). Một bộ ngắt pin chuyên dụng (2 x 125A 1P) đảm bảo tích hợp pin an toàn. Các bộ ngắt tải bao gồm 1 x 63A 1P BLVD,3 x 20A 1PMặt DC cũng có SPD 20/40kA, 8/20μs.
Đặc điểmHệ thống điều chỉnh điện năng lai 12U 16kw
Độ tin cậy cao:Bộ ngắt AC kép với dự phòng + N + 1 dư thừa
Khả năng tương thích rộng:Tần số AC 45 ~ 65Hz & phạm vi đầu vào 120 ~ 425VDC
Bảo vệ toàn diện:Bảo vệ điện giật 20/40kA ở cả hai bên
Sản lượng linh hoạt:Các bộ ngắt tải nhiều lần cho các thiết bị khác nhau
Tích hợp liền mạch:Hỗ trợ PV, mô-đun chỉnh và pin dự phòng
Các kịch bản ứng dụngHệ thống điều chỉnh điện năng lai 12U 16kw
Trạm cơ sở viễn thông 5G:Điện DC đáng tin cậy với pin dự phòng
Hệ thống năng lượng mặt trời ngoài lưới:Phạm vi đầu vào DC rộng cho tích hợp PV
Các tủ điều khiển công nghiệp:Các đầu ra ổn định 110VAC và -53.5VDC
Năng lượng phụ trung tâm dữ liệu:Kiến trúc dư thừa đảm bảo thời gian hoạt động
Trạm giám sát từ xa:Bảo vệ điện áp cho môi trường khắc nghiệt
Chỗ trú ẩn và tủ ngoài trời:Gắn gọn, chắc chắn và được chứng minh trong lĩnh vực này
Thông số kỹ thuật cơ bản của 12U16kwHệ thống điều chỉnh năng lượng lai
| Cấu trúc | 482.5mm ((W) * 350mm ((D) * 12U ((H) |
| Trọng lượng | ≤50kg (không có máy thẳng) |
| Chế độ làm mát | Làm mát tự nhiên |
| Chế độ cài đặt | Đứng trên kệ 19 inch |
| Bảo trì | Bảo trì phía trước, hỗ trợ thay đổi lớp module |
| Mức độ bảo vệ | IP20 |
Phân phối năng lượng 12UHệ thống điều chỉnh năng lượng lai 16kw
|
|
Input volatage | đơn pha 220VAC |
| Bộ ngắt đầu đầu | 2 * 125A 2P ((một cho dự phòng) | |
| Tần số đầu vào | 45~65Hz, giá trị định số: 50Hz/60Hz | |
| Sản lượng | 110VAC, 2 * 63A 1P, 3 * 32A 1P | |
| SPD | 20/40KA, 8/20us | |
|
|
Điện áp đầu vào | 120VDC đến 425VDC |
| Bộ ngắt đầu đầu | 6*25A 2P | |
| SPD | 20/40KA, 8/20us | |
| Điện áp đầu ra | -43~-58VDC, giá trị định danh: -53.5VDC | |
|
|
16kw + 18kw ((N + 1 dư thừa) |
|
| Bộ ngắt pin | Bộ ngắt mạch 2*125A 1P | |
| Bộ ngắt tải | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
Mô-đun điều chỉnh12UHệ thống điều chỉnh năng lượng lai 16kw
| Điện áp đầu vào | 85VAC~300VAC, định lượng 220VAC |
| Hiệu quả | >96% |
| Sức mạnh định số | 4000W ((176~300VAC) |
| Nhiệt độ hoạt động | -40°C~+75°C ((50°C @ toàn năng) |
| Cấu trúc | 106.5mm ((W) × 286mm ((D) × 44.5mm ((H) ((1U cao) |
| Trọng lượng | ≤2kg |
| Chế độ làm mát | Làm mát ép buộc |
| Nhân tố công suất | ≥ 0.99 |
| THD | ≤ 5% |
| Điện đồng mạch | ¥43 ~ ¥58VDC, định mức ¥53.5VDC, tối đa 55A |
Phương tiện PV12UHệ thống điều chỉnh năng lượng lai 16kw
| Điện áp đầu vào | 120 đến 425VDC.được đánh giá là 340VDC |
| Hiệu quả | >96% |
| Sức mạnh định số | 3000W (((200 đến 425VDC) |
| Nhiệt độ hoạt động | -40°C~+75°C ((50°C @ toàn năng) |
| Cấu trúc | 106.5mm ((W) × 286mm ((D) × 44.5mm ((H) ((1U cao) |
| Trọng lượng | ≤2kg |
| Chế độ làm mát | Làm mát ép buộc |
| Nhân tố công suất | ≥ 0.99 |
| THD | ≤ 5% |
| Điện đồng mạch | ¥43 ~ ¥58VDC, định mức ¥53.5VDC, tối đa 55A |
Máy điều khiển12UHệ thống điều chỉnh năng lượng lai 16kw
| Máy điều khiển | Mô hình: MC2900 |
| Nhập tín hiệu | 2 AI, 6 DI |
| Khả năng báo động | 6 DO |
| Truyền thông |
RS485: Được hỗ trợ |
| Chế độ hiển thị | Màn hình LCD |
Môi trường12UHệ thống điều chỉnh năng lượng lai 16kw
| Hoạt động nhiệt độ |
-40 °C ~ +65 °C (sức mạnh toàn bộ dưới 50 °C) |
| Nhiệt độ lưu trữ | -40°C~+70°C |
| Độ ẩm hoạt động | 5% ~ 95% ((không ngưng tụ) |
|
|
0 ~ 3000m ((Nếu độ cao nằm trong phạm vi 2000m đến 3000m, nhiệt độ hoạt động tối đa giảm 1 °C khi độ cao tăng 200m.) |
