Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Loại chỉnh lưu: | Bộ chỉnh lưu lai | Đầu vào AC: | 220VAC một pha |
|---|---|---|---|
| Đầu vào DC: | 120VDC đến 425VDC | Công suất đầu ra (tối đa): | 12kw+12kw(Dự phòng N+1) |
| Mô-đun chỉnh lưu: | 3000w, 4 chiếc | Mô-đun Pv: | 3000w, 4 chiếc |
| Tín hiệu: | AI DI DO | Giao tiếp: | RS485/SNMP |
| Làm nổi bật: | Bộ chỉnh lưu lai năng lượng mặt trời viễn thông,Hệ thống nguồn viễn thông có thể lập trình,Nguồn cấp AI DI DO |
||
Thiết bị phân phối điện chỉnh lưu lai năng lượng mặt trời cấp viễn thông ET48300 với AI DI DO
Tổng quan về sản phẩmcủa ET48300 Bộ phân phối điện chỉnh lưu lai

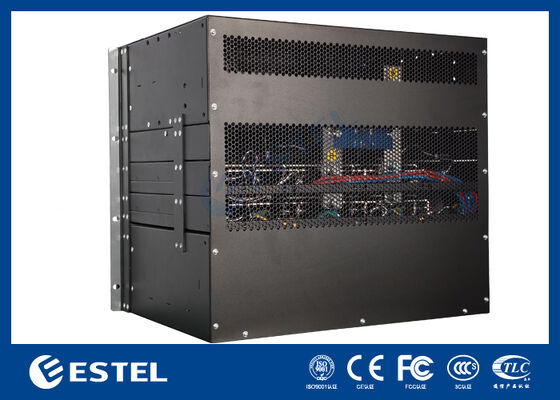

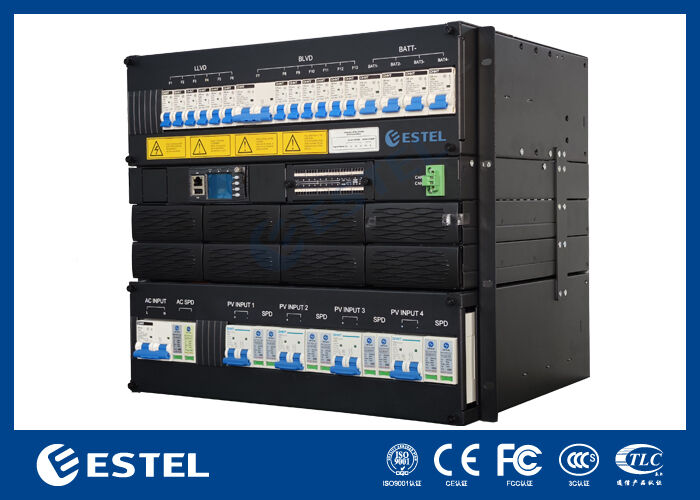

Bộ phân phối nguồn chỉnh lưu lai ET48300 là một giá đỡ phụ 19 inch dành cho hệ thống nguồn hybrid do ESTEL sản xuất, với thiết kế nhỏ gọn có chiều cao 9U dành cho các ứng dụng quan trọng như truyền dẫn sợi quang và vi sóng, thiết bị truy cập, công tắc, v.v. Công suất tối đa của hệ thống là 300A, với bộ ngắt mạch cho đầu vào AC, đầu vào PV, pin và tải. Các dây cáp được tiếp cận phía trước bằng cầu dao và đầu nối kết nối.
Thông số kỹ thuật chính của Bộ phân phối điện chỉnh lưu lai
Kiểu:Bộ chỉnh lưu lai (đầu vào kép AC + DC)
Đầu vào AC:220VAC một pha
Đầu vào DC:120VDC đến 425VDC (phạm vi rộng để tích hợp pin mặt trời)
Công suất đầu ra (tối đa):Công suất chỉnh lưu 12kW + công suất PV 12kW (dự phòng N+1)
Mô-đun chỉnh lưu:4 x 3kW
Mô-đun PV:4 x 3kW
Giám sát & Truyền thôngcủa Bộ phân phối điện chỉnh lưu lai
Giao diện tín hiệu:AI (Đầu vào tương tự), DI (Đầu vào kỹ thuật số), DO (Đầu ra kỹ thuật số)
Giao thức truyền thông:RS485 và SNMP
Sự quản lý:Giám sát, thông báo cảnh báo và điều khiển hệ thống từ xa thông qua NMS hoặc BMS
Ưu điểm chínhcủa Bộ phân phối điện chỉnh lưu lai
Nguồn điện kép:Chấp nhận đầu vào năng lượng mặt trời 220 VAC hoặc 120-425VDC để linh hoạt tối đa
Dự phòng N+1:Một mô-đun bổ sung đảm bảo hoạt động không bị gián đoạn khi mô-đun bị lỗi
Khả năng mở rộng cao:Thiết kế mô-đun 4+4 hỗ trợ tổng công suất lên tới 12kw+12kw
Phạm vi đầu vào DC rộng:120-425VDC cho phép kết nối trực tiếp với các mảng năng lượng mặt trời mà không cần bộ chuyển đổi bổ sung
Quản lý từ xa:Giao thức RS485 và SNMP để tích hợp liền mạch vào cơ sở hạ tầng mạng hiện có
Kịch bản ứng dụngcủa Bộ phân phối điện chỉnh lưu lai
Trạm gốc viễn thông 5G có dự phòng năng lượng mặt trời
Hệ thống năng lượng mặt trời không nối lưới và hybrid
Mái ấm thông tin nông thôn vùng sâu vùng xa
Hệ thống dự phòng nguồn DC công nghiệp
Tích hợp lưu trữ năng lượng tái tạo
Nền tảngĐặc điểm kỹ thuật củaBộ phân phối điện chỉnh lưu lai
| Kích thước | 482,5mm(W)*350mm(D)*8U(H) |
| Cân nặng | 30kg (không có bộ chỉnh lưu) |
| làm mát | Làm mát tự nhiên |
| Cài đặt | Giá đỡ 19 inch |
| BẢO TRÌ | Bảo trì phía trước, hỗ trợ thay đổi cấp mô-đun |
| cấp IP | IP20 |
Phân phối điệncủaBộ phân phối điện chỉnh lưu lai
|
Phân phối AC |
Điện áp đầu vào | 1 pha 220VAC |
| Bộ ngắt đầu vào | Bộ ngắt mạch 1 * 125A 2P | |
| Tần số đầu vào | 45~65Hz, giá trị định mức: 50Hz/60Hz | |
| SPD | 20/40KA, 8/20us loại C | |
|

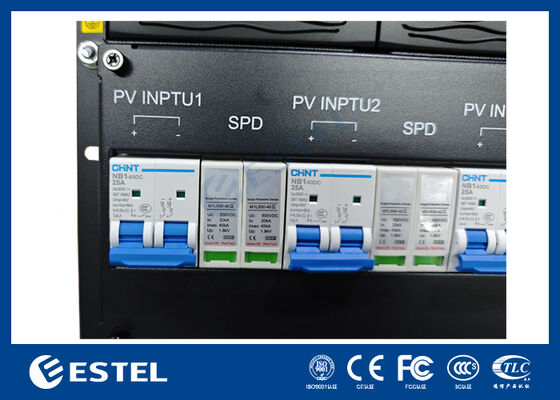

Phân phối DC
|
Điện áp đầu vào | 120VDC đến 425VDC |
| Bộ ngắt đầu vào | Bộ ngắt mạch 4 * 25A 2P | |
| SPD | 20/40KA, 8/20us, loại C | |
| Điện áp đầu ra | -43~-58VDC, giá trị định mức: -53,5VDC | |
|
Công suất đầu ra |
Công suất chỉnh lưu 12kw + nguồn PV 12kw; Dự phòng N+1 Mô-đun quang điện: 4*3000w Bộ chỉnh lưu: 4 * 3000w |
|
| Máy cắt pin | Bộ ngắt mạch 2 * 125A 1P | |
| Máy cắt tải | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
Mô-đun chỉnh lưucủaBộ phân phối điện chỉnh lưu lai
| Điện áp đầu vào | 85VAC～300VAC, định mức 220VAC |
| Hiệu quả | >96% |
| Công suất định mức | 3000W(176~300VAC) |
| Nhiệt độ làm việc | -40oC~+75oC(50oC @ đầu ra đầy đủ) |
| Kích thước | 106,5mm(W)×286mm(D)×44,5mm(H)(1U chiều cao) |
| Cân nặng | 2kg |
| Chế độ làm mát | Làm mát cưỡng bức |
| hệ số công suất | ≥0,99 |
| THD | 5% |
| đầu ra DC | –43 ~ –58VDC, định mức –53.5VDC, tối đa 55A |
PVmô-đuncủaBộ phân phối điện chỉnh lưu lai
| Điện áp đầu vào | 120 đến 425VDC. định mức 340VDC |
| Hiệu quả | >96% |
| Công suất định mức | 3000W((200 đến 425VDC) |
| Nhiệt độ làm việc | -40oC~+75oC(50oC @ đầu ra đầy đủ) |
| Kích thước | 106,5mm(W)×286mm(D)×44,5mm(H)(1U chiều cao) |
| Cân nặng | 2kg |
| Chế độ làm mát | Làm mát cưỡng bức |
| hệ số công suất | ≥0,99 |
| THD | 5% |
| đầu ra DC | –43 ~ –58VDC, định mức –53.5VDC, tối đa 55A |

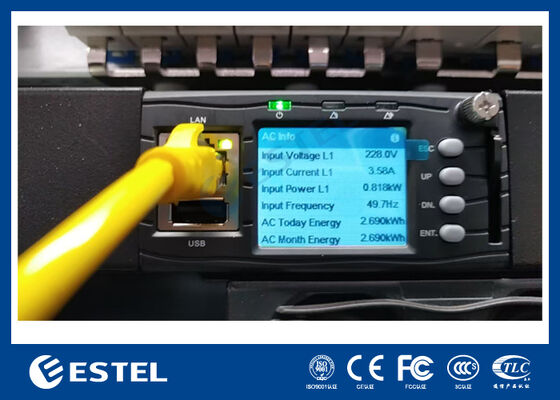

Bộ điều khiển của Bộ phân phối điện chỉnh lưu lai
| Bộ điều khiển | Model: MC2900 |
| Đầu vào tín hiệu | 3 AI(nhiệt độ môi trường xung quanh), 8 DI |
| Đầu ra cảnh báo | 8 LÀM |
| Giao tiếp | RS485/SNMP |
| Chế độ hiển thị | màn hình LCD |
Môi trường của bộ phân phối điện chỉnh lưu lai
| Vận hành nhiệt độ |
-40oC ~ +65oC (đầu ra tối đa dưới 50oC) |
| Nhiệt độ bảo quản | -40oC~+70oC |
| Độ ẩm hoạt động | 5%~95%(không ngưng tụ) |
|
Độ cao |
0~3000m(Nếu độ cao nằm trong phạm vi từ 2000m đến 3000m, nhiệt độ hoạt động tối đa sẽ giảm 1oC khi độ cao tăng thêm 200m.) |
