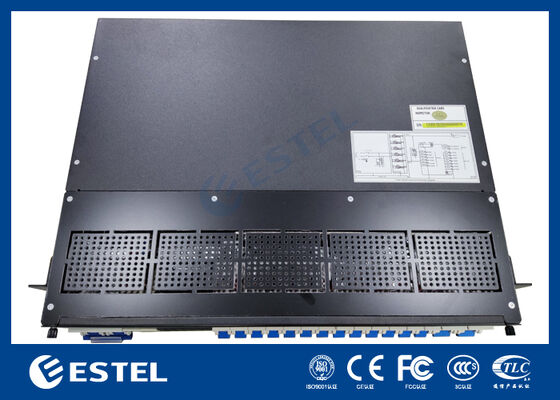

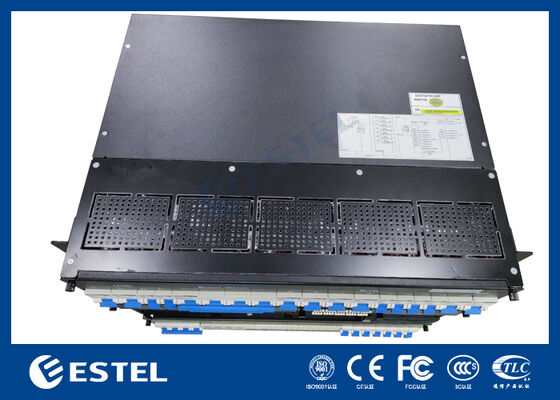

Hệ thống nguồn DC mô-đun tích hợp với phân phối AC hoặc DC Thiết kế nhiều lớp đầu ra 48V cho các ứng dụng viễn thông và năng lượng

Mô tả sản phẩm Hệ thống điện DC

Hệ thống nguồn DC mô-đun tích hợp là giải pháp nguồn tiên tiến được thiết kế để đáp ứng nhu cầu ngày càng tăng của các ứng dụng năng lượng và mạng viễn thông hiện đại. Với kiến ​​trúc nhiều lớp, hệ thống này cung cấp đầu vào AC tích hợp, phân phối DC, khe chỉnh lưu và giám sát thông minh trong một khung máy nhỏ gọn nhưng có tính ứng dụng cao.

Các tính năng chính của hệ thống điện DC

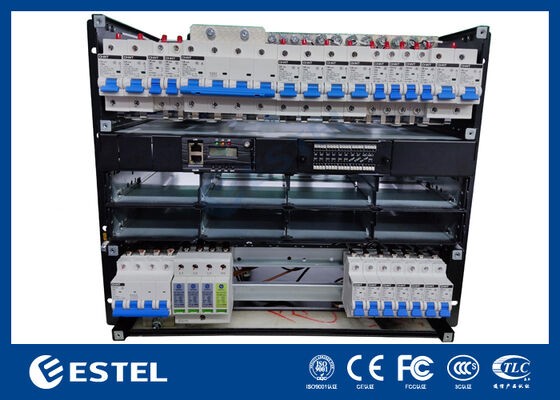

• Thiết kế nhiều lớp: Kết hợp đầu vào AC, phân phối DC, khe chỉnh lưu và bảo vệ pin trong một khung duy nhất.
• Đầu vào AC có tính năng chống đột biến điện: AC SPD (Thiết bị chống đột biến điện) tích hợp để bảo vệ hệ thống khỏi sự đột biến điện.
• Phân phối DC: Có các kênh ngắt từ F1 đến F14, cho phép phân phối nguồn tới nhiều thiết bị có bảo vệ quá tải và ngắn mạch.
• Bảo vệ pin: Bao gồm các mô-đun bảo vệ LLVD (Ngắt kết nối điện áp thấp) và BLVD (Ngắt kết nối điện áp tải pin) để ngăn ngừa xả quá mức và kéo dài tuổi thọ pin.
• Khe chỉnh lưu: Khe chỉnh lưu mô-đun cho công suất có thể mở rộng, với đầu ra điển hình là -48V DC cho các ứng dụng viễn thông.
• Giám sát thông minh: Giao tiếp RS485 tích hợp để theo dõi và chẩn đoán từ xa theo thời gian thực.
• Thiết kế truy cập phía trước: Dễ dàng cài đặt và bảo trì với hệ thống dây điện rõ ràng và bố cục truy cập phía trước.
• Ứng dụng đa năng: Thích hợp cho các trạm gốc viễn thông, tủ ngoài trời, hệ thống năng lượng lai, v.v.

Thông số kỹ thuật của hệ thống điện DC

HƯỚNG DẪN VẬN HÀNH HỆ THỐNG ĐIỆN DC

• Cài đặt:

Lắp đặt Hệ thống nguồn DC mô-đun tích hợp vào giá đỡ 19 inch bằng giá đỡ lắp bên được cung cấp. Đảm bảo khoảng trống thích hợp xung quanh thiết bị để thông gió và định tuyến cáp.

• Kết nối cáp:

Kết nối đầu vào AC (220–240V AC) với hệ thống thông qua đầu vào. Đảm bảo rằng cực của đầu ra -48V DC được kết nối chính xác và an toàn với thiết bị mạng hoặc viễn thông.

• Mô-đun chỉnh lưu:

Hệ thống hỗ trợ tối đa 4 bộ chỉnh lưu mô-đun. Cài đặt và cấu hình các bộ chỉnh lưu dựa trên yêu cầu nguồn điện của bạn. Mỗi mô-đun chỉnh lưu làm tăng tổng công suất đầu ra của hệ thống, với cấu hình điển hình cung cấp tới 12 kW.

• Bảo vệ và giám sát pin:

Kết nối hệ thống ắc quy dự phòng với các cực LLVD và BLVD. Các mô-đun này ngăn chặn việc xả pin quá mức và đảm bảo tuổi thọ của hệ thống năng lượng, đặc biệt quan trọng ở các trạm gốc viễn thông ở xa.

• Giám sát và chẩn đoán từ xa:

Sử dụng giao diện truyền thông RS485 để kết nối hệ thống với nền tảng giám sát tập trung. Màn hình LCD trên bộ điều khiển tích hợp cung cấp trạng thái và chẩn đoán cục bộ, cho phép người vận hành theo dõi điện áp, dòng điện, công suất đầu ra và các điều kiện cảnh báo trong thời gian thực.
