Vỏ thiết bị ngoài trời 19 inch Tủ giao tiếp 42U

Vỏ thiết bị ngoài trời 19 inch Tủ giao tiếp 42U

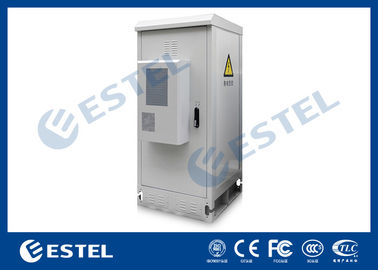

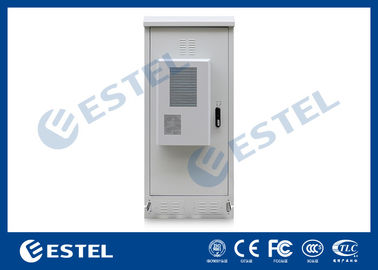

Vỏ thiết bị ngoài trời 19 inch Tủ giao tiếp 42U Vỏ thiết bị ngoài trời 19 inch Tủ giao tiếp 42U Vỏ thiết bị ngoài trời 19 inch Tủ giao tiếp 42U

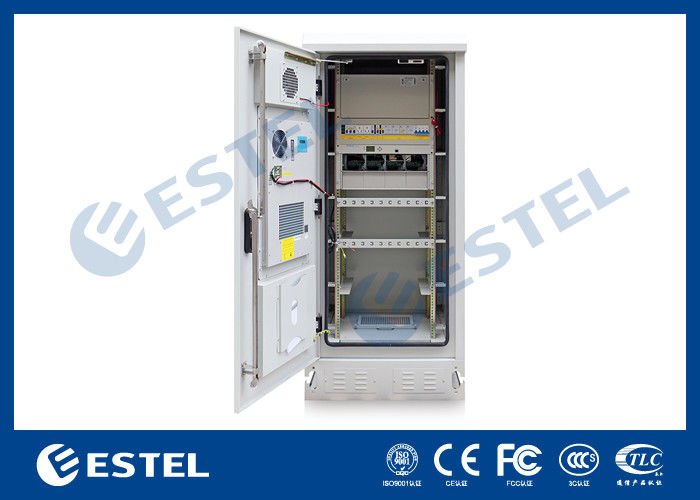

Hình ảnh lớn :  Vỏ thiết bị ngoài trời 19 inch Tủ giao tiếp 42U

Thông tin chi tiết sản phẩm:
Nguồn gốc: Thâm Quyến, Trung Quốc (đại lục)
Hàng hiệu: ESTEL
Chứng nhận: ISO9001, CE, 3C, FCC, TLC, IP55
Số mô hình: ET9090210-EQ
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: Có thể đàm phán
chi tiết đóng gói: Vỏ gỗ
Thời gian giao hàng: 15-20 ngày làm việc
Điều khoản thanh toán: T / T, L / C, DA, DP, v.v.
Khả năng cung cấp: 8.000 Bộ mỗi tháng
Chi tiết sản phẩm
bảo vệ nối đất: thanh đồng Tùy chọn phụ kiện: PDU, hệ thống chỉnh lưu, hệ thống giám sát môi trường
Kích thước bên ngoài: W×D×H 900×900×2100mm Vật liệu: thép mạ kẽm
Mức độ bảo vệ: IP55 Đơn vị quan trắc môi trường: 1U, Model: SM2400
Làm nổi bật:

tủ truyền thông ngoài trời

,

Tủ thiết bị viễn thông

,

Khung thiết bị ngoài trời 42U

19 inch máy điều hòa không khí loại ngoài trời Telecom Cabinet với ba điểm chống trộm khóa, ngoài trời thiết bị vỏ



Nhanh lên.DĐịa chỉ:



Địa điểm xuất xứ: Shenzhen, Trung Quốc (Đại lục)

Kích thước bên ngoài: W × D × H 900 × 900 × 2100mm

Kích thước bên trong: W × D × H800×800×1800mm

Tên thương hiệu: ESTEL Cấu trúc: tường kép, với cách điện, cấu trúc sandwich
Mô hình: ET9090210-EQ Xếp hạng tủ: một khoang, để lắp đặt 19 ′′ thiết bị điện
Tên sản phẩm: Tủ thiết bị viễn thông ngoài trời Khóa tủ: khóa chống trộm cắp 3 điểm
Chứng nhận: ISO9001, CE, 3C, FCC, TLC, IP55 Mức độ bảo vệ: IP55
Ứng dụng: trạm cơ sở viễn thông ngoài trời Cáp nhập: ở dưới cùng của tủ
Vật liệu: thép kẽm Đèn: Đèn LED DC48V
Bảo vệ nhiệt: PEF Bảo vệ đất: thanh đồng
Màu sắc: xám (hỗ trợ tùy chỉnh) Phương pháp làm mát: Máy điều hòa không khí AC220V và quạt DC48V
Lớp phủ: lớp phủ bột chống ăn mòn ngoài trời Các tùy chọn phụ kiện: PDU, hệ thống chỉnh sửa, hệ thống giám sát môi trường



Điều khoản thanh toán & vận chuyển:



Số lượng đặt hàng tối thiểu: 1 bộ
Giá: đàm phán
Điều khoản thanh toán: T/T, L/C, DA, DP, vv
Khả năng cung cấp: 8, 000 bộ mỗi tháng
Thời gian giao hàng: 15-20 ngày làm việc
Chi tiết bao bì: vỏ gỗ



1Các thông số kỹ thuật

(1) Các thông số kỹ thuật



Điểm Loại Các thông số kỹ thuật
Cấu trúc Cấu trúc

Kích thước bên ngoài: W × D × H 900 × 900 × 2100mm

Kích thước bên trong: W×D×H 800×800×1800mm

Layout 1 khoang
Phương pháp lắp đặt thiết bị 19 ′′ giá đỡ
Cánh cửa Với một cửa trước, và khóa chống trộm cắp ba điểm cho tủ ngoài trời (đói khóa đeo)
Vật liệu Thép kẽm, tường kép, tấm ngoài dày 1,5 mm, tấm bên trong dày 0,8 mm
Bảo vệ nhiệt Có cách nhiệt giữa tường bên trong và tường bên ngoài. vật liệu cách nhiệt là 20mm PEF
Bảo vệ xâm nhập IP55
Kiểm soát nhiệt độ Làm mát Máy điều hòa không khí AC220V và quạt DC48V
Chống sét Chống sét lớp B Đặt tên: 60KA, tối đa: 100KA
Ánh sáng Đèn LED Đèn LED 48V (không thể di chuyển), với bộ ngắt mạch bảo vệ
Nhiệt độ Nhiệt độ Nhiệt độ làm việc: -40 °C ~ + 55 °C
    Nhiệt độ lưu trữ: -50 °C ~ + 70 °C
    Nhiệt độ vận chuyển: -50 °C ~ +70 °C
Độ ẩm Độ ẩm tương đối 5% ~ 100%
Áp lực Áp suất không khí 62kpa ~ 101kpa (tương tự như độ cao 0m ~ 5000m)
Mức độ bức xạ Mức độ bức xạ mặt trời 1120 × ((1±5%) W/m2



Danh sách phụ kiện



Không, không. Điểm Số lượng Đơn vị Thông số kỹ thuật
1 Tủ viễn thông ngoài trời 1 Đặt

(1) Kích thước bên ngoài:W × D × H 900 × 900 × 2100mm

Kích thước bên trong: W × D × H

800×800×1800mm

(2) Một khoang: khoang thiết bị

(3) Với một cửa trước, và khóa chống trộm cắp ba điểm cho tủ ngoài trời (đói khóa)

(4) Vật liệu: thép kẽm; tấm bên ngoài dày 1,5 mm, tấm bên trong dày 0,8 mm; với cách nhiệt PEF 20 mm giữa hai bức tường.

2 Máy điều hòa 1 Đặt

Khả năng làm mát: 1,5KW,

Nguồn cung cấp điện: AC220V, 50HZ,

Mô hình:TC06-150JFH/01

3 Máy thông gió trực tiếp phụ trợ 1 PC 12038 DC48V
4 Đơn vị giám sát môi trường 1 Đặt 1U, Mô hình: SM2400
5 Cảm biến nước 1 PC
6 Cảm biến khói 1 PC
7 Cảm biến nhiệt độ và độ ẩm 1 PC
8 Bộ cảm biến cửa 2 PC Một cho điều khiển đèn LED, một cho báo động cửa mở
9 Đèn LED 1 PC DC48V
10 Đơn vị phân phối điện 1 Đặt

Chống sét lớp B

Nhập AC: 63A/2P *1;

Khả năng đầu ra AC: 16A/1P*4;

DC Output: 16A/1P*4

Điện áp đầu vào: AC220V.

11 Hệ thống điều chỉnh 1 Đặt

Mô hình: GPE48120C (DC48V, 120A)

Bao gồm:

(1) Mô-đun chỉnh sửa 4 × 30A;

(2) 1 × Mô-đun giám sát;

(3) Khung phân phối năng lượng.

12 Gói 1 Đặt Vỏ gỗ



2. Tính năngs



  • Tủ chống bụi, chống nắng và chống mưa, được sử dụng trong môi trường ngoài trời.
  • Làm mát tủ: điều hòa không khí và quạt.
  • Cấu trúc của tủ là hợp lý, điều này sẽ tạo điều kiện dễ dàng cho việc truy cập, cố định và nối đất cáp.
  • Tất cả các dây cáp được sử dụng trong tủ được làm từ vật liệu chống cháy.
  • Tủ bao gồm thanh nối đất.
  • Điều trị bề mặt: khử mỡ, tháo bẩn, phosphating chống rỉ sét (hoặc galvanizing), phủ bột.
  • Trọng tải của tủ: ≥600kg
  • Bảo vệ xâm nhập: IP55
  • Khả năng chống cháy: tuân thủ thử nghiệm GB5169.7 A
  • Chống cách nhiệt: Kháng cách nhiệt giữa các thiết bị nối đất và các bộ phận cơ thể tủ không thấp hơn 2×104M/500V ((DC).
  • Căng chống: Căng chống giữa các thiết bị nối đất và các bộ phận cơ thể tủ không thấp hơn 3000V ((DC) /min.
  • Sức mạnh cơ học: mỗi bề mặt có thể chịu áp lực thẳng đứng > 980N; sau khi mở cửa, đầu bên ngoài của nó có thể chịu áp lực thẳng đứng > 200N.



3.Ứng dụng



ET9090210-EQ Outdoor Telecom Cabinet chủ yếu được sử dụng trong trạm cơ sở truyền thông không dây, chẳng hạn như hệ thống 4G, dịch vụ tích hợp truyền thông / mạng, trạm chuyển mạch truy cập / truyền tải,Truyền thông khẩn cấp, vv



4. Biểu đồ kích thước



Vỏ thiết bị ngoài trời 19 inch Tủ giao tiếp 42U 0



5. Các thành phần Thiết lập



5.1 Đèn LED, cảm biến khói và cảm biến cửa được lắp đặt ở phía trên của tủ.

5.2 Bộ cảm biến nước được lắp đặt ở dưới cùng của tủ.

5.3 Cảm biến nhiệt độ và độ ẩm được lắp đặt ở bên trong tủ.

5.4 Máy điều hòa không khí được lắp đặt trên cửa tủ.



6. Cáp đầu vào



Cáp cấp và các cáp bên ngoài khác đều sử dụng phương pháp dây dẫn dưới cùng.



Vỏ thiết bị ngoài trời 19 inch Tủ giao tiếp 42U 1

7. Bảo vệ đất



  • Tủ bao gồm thanh đồng nối đất với lớp phủ chống ăn mòn.
  • Phần kim loại của tủ nên được kết nối với nhau và được kết nối bằng thanh nối đất.
  • Việc nối đất bảo vệ các thiết bị khác bên trong tủ nên được kết nối với thanh nối đất.

Vỏ thiết bị ngoài trời 19 inch Tủ giao tiếp 42U 2

8Thiết kế chống trộm

8.1 Thiết kế khóa cửa chống trộm cắp



Khả năng chống hư hỏng của khóa chống trộm đáp ứng yêu cầu của GA / T 73-1994 Khóa chống trộm cơ học lớp B, hỗ trợ khóa đệm.

 Vỏ thiết bị ngoài trời 19 inch Tủ giao tiếp 42U 3



Khóa 3 điểm.


Vỏ thiết bị ngoài trời 19 inch Tủ giao tiếp 42U 4

Vỏ thiết bị ngoài trời 19 inch Tủ giao tiếp 42U 5

8.2 Kết nối và Chốt



  • Sử dụng kết nối chống lỏng lỏng như cấu trúc và kết nối mang.
  • Các bản lề cửa sử dụng chế độ bản lề bên trong.

Vỏ thiết bị ngoài trời 19 inch Tủ giao tiếp 42U 6



8.3 Sự xuất hiện và xử lý bề mặt



Lớp phủ bề mặt của tủ là lớp phủ bột đặc biệt ngoài trời, có màu xám trắng (PANTONE 428C).



9Bao bì và vận chuyển



Vỏ thiết bị ngoài trời 19 inch Tủ giao tiếp 42U 7



Nhân viên giao hàng của chúng tôi



Hàng hóa có thể được vận chuyển bằng đường biển, đường không, đường bưu chính, đường bộ, đường sắt, vv.

Ngoài đại lý giao hàng sau đây, chúng tôi cũng có thể tìm đại lý giao hàng với giá tốt nhất ở Trung Quốc nếu bạn cần chúng tôi làm cho bạn.



Vỏ thiết bị ngoài trời 19 inch Tủ giao tiếp 42U 8





10. OBạn bè

Vỏ thiết bị ngoài trời 19 inch Tủ giao tiếp 42U 9
