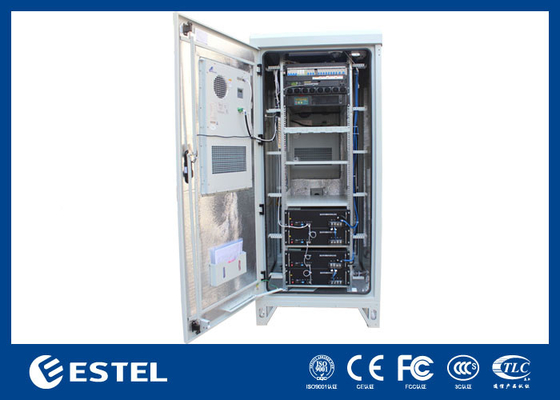

Tủ viễn thông ngoài trời chống ăn mòn một tường IP55 chống ăn mòn 40U
Thông tin chi tiết sản phẩm
Tủ viễn thông ngoài trời đơn tường
,Tủ viễn thông ngoài trời IP55 40U
,tủ rack 40U tường đơn
Tường đơn IP55 Tủ viễn thông ngoài trời 40U chống nước chống ăn mòn
1.Tủ viễn thông ngoài trờiThông số kỹ thuật
| Mục | Kiểu | Thông số kỹ thuật |
| Kết cấu | Kích thước | Kích thước bên ngoài: W×D×H 900×900×2100mm |
| Cách trình bày | 1 ngăn | |
| Phương pháp lắp đặt thiết bị | Giá đỡ 19", 40U | |
| cửa | Với một cửa trước và khóa ba điểm cho tủ ngoài trời (ổ khóa hỗ trợ) | |
| Vật liệu | Thép mạ kẽm, tường đơn có lớp cách nhiệt | |
| Cách nhiệt | PEF 20mm | |
| Bảo vệ chống xâm nhập | IP55 | |
| Kiểm soát nhiệt độ | làm mát | Điều hòa và quạt |
| Chiếu sáng | đèn LED | đèn LED |
| Nhiệt độ | Nhiệt độ | Nhiệt độ làm việc: -40°C ~ +55°C |
| Nhiệt độ bảo quản: -50°C ~ + 70°C | ||
| Nhiệt độ vận chuyển: -50°C ~ +70°C | ||
| Độ ẩm | Độ ẩm tương đối | 5% ~ 100% |
| Áp lực | Áp suất không khí | 62kpa ~ 101kpa (tương tự độ cao 0m ~ 5000m) |
| Cường độ bức xạ | Cường độ bức xạ mặt trời | 1120 & lần; (1+5%) W/m2 |
2. IP55Tủ viễn thôngHồ sơ
ESTEL là nhà sản xuất chuyên nghiệp về tủ viễn thông ngoài trời và giải pháp kiểm soát nhiệt độ cho tủ viễn thông ngoài trời tại Trung Quốc. Chúng tôi có hơn 10 năm
R & D, kinh nghiệm sản xuất và xuất khẩu.
3. Ưu điểm tủ của chúng tôi
(1) Chúng ta có thể tích hợp điều hòa không khí, hệ thống giám sát môi trường, hệ thống chỉnh lưu, phân phối điện, biến tần, pin và cáp quang vào tủ viễn thông ngoài trời.
(2) Chất liệu tủ: thép mạ kẽm, thép không gỉ, nhôm và thép cán nguội là tùy chọn.
(3) Phương pháp lắp đặt tủ khác nhau: gắn trên mặt đất, gắn tường và gắn cột.
(4) Phương pháp làm mát tủ: máy điều hòa không khí, bộ trao đổi nhiệt, TEC và quạt là tùy chọn.
(5) Loại tủ: tủ thiết bị, tủ pin và tủ điện (ngăn đơn, hai ngăn, nhiều ngăn).
(6) Chúng tôi có các kỹ sư thiết kế chuyên nghiệp, có thể tùy chỉnh chính xác.
(7) Tủ ngoài trời có cấp độ bảo vệ cao, IP55, IP65, IP66, chống nước, chống bụi, có thể sử dụng trong môi trường ngoài trời khắc nghiệt.
(8) Cấu trúc cửa nhúng, khóa ba điểm, không có vít bên ngoài, tăng cường chống trộm.
(9) Bán hàng trực tiếp từ nhà sản xuất để tăng tỷ suất lợi nhuận của bạn.
(10) Kiểm tra chất lượng nghiêm ngặt và chất lượng ổn định.
(11) Giao hàng nhanh, không lo về thời gian giao hàng.
(12) Dịch vụ hậu mãi hoàn hảo.
4. Tính năng của tủ viễn thông ngoài trời
(1) Tủ có khả năng chống bụi, chống nắng và chống mưa, cấp bảo vệ IP55.
(2) Làm mát tủ: điều hòa và quạt.
(3) Việc bố trí tủ hợp lý sẽ tạo điều kiện thuận lợi cho việc tiếp cận, cố định và nối đất cáp. Có đầu vào cáp riêng cho cáp nguồn, cáp tín hiệu và cáp quang.
(4) Bao gồm thanh nối đất.
(5) Bao gồm hệ thống giám sát môi trường với truyền thông SNMP.
(6) Việc phân phối điện có thể được tùy chỉnh dựa trên nhu cầu thực tế của khách hàng.
(7) Hệ thống chỉnh lưu viễn thông có thể được tùy chỉnh.
5. Danh sách phụ kiện tủ
|
KHÔNG. |
Mục |
Số lượng |
Đơn vị |
Thông số kỹ thuật |
|
1 |
Tủ viễn thông ngoài trời |
1 |
Bộ |
(1) Kích thước bên ngoài W&time;D×H 900×900×2100mm (2) Một ngăn: bao gồm tủ rack 19" tiêu chuẩn 40U (3) Với một cửa trước và khóa chống trộm ba điểm cho tủ ngoài trời (ổ khóa hỗ trợ) (4) Chất liệu: thép mạ kẽm; bức tường đơn có khả năng cách nhiệt (5) Cấp IP: IP55 (6) Đầu vào cáp ở phía dưới (7) Bao gồm thanh đồng nối đất |
|
2 |
Điều hòa không khí |
1 |
Bộ |
Điều hòa không khí Công suất làm lạnh: 1500W, Nguồn điện: AC220V, 50Hz |
|
3 |
Cái quạt |
1 |
Bộ |
Hai quạt AC220V và một bộ điều khiển nhiệt độ |
|
4 |
Hệ thống giám sát môi trường |
1 |
Bộ |
1& lần; bộ giám sát môi trường, 19", 1U; AC220V, hỗ trợ giao tiếp RS485 và SNMP 1& lần; cảm biến khói, 1& lần; cảm biến nước, 1& lần; cảm biến nhiệt độ, 1& lần; cảm biến cửa. |
|
5 |
Đơn vị phân phối điện AC và DC |
1 |
Bộ |
Chống sét loại B Đầu vào AC: 63A/2P×1; Đầu ra AC: 16A/1P×4; Đầu ra DC: 16A/1P×4； Chiều cao: 4U |
|
6 |
Công tắc đèn LED |
1 |
máy tính |
Dùng để điều khiển bật/tắt đèn LED |
|
7 |
Đèn LED |
1 |
máy tính |
AC220V, dùng để chiếu sáng trong tủ |
|
8 |
Bưu kiện |
1 |
Bộ |
Vỏ gỗ |
6. Hệ thống chỉnh lưu viễn thông
Model: ET48450P200 Hình ảnh
Giới thiệu hệ thống chỉnh lưu ET48450P200
ET48450P200là giá đỡ phụ 19 inch dành cho hệ thống nguồn hybrid, với thiết kế nhỏ gọn có chiều cao 13U nhằm đáp ứng các nhu cầu ứng dụng quan trọng về truyền dẫn cáp quang và vi sóng, thiết bị truy cập, bộ chuyển mạch. Công suất tối đa của hệ thống là 450A, với MCB đầu vào AC/đầu vào DC/pin/tải. Các dây cáp được truy cập phía trước với MCB và thanh cái.
Các tính năng chính
-
Dải điện áp đầu vào rộng: 85 đến 290VAC cho bộ chỉnh lưu và 120 đến 420VDC cho MPPT
-
Hỗ trợ giao diện truyền thông ethernet, SNMP, ModBus và RS485
-
Bộ chỉnh lưu, MPPT và bộ điều khiển có thể cắm nóng, bảo trì trực tuyến dễ dàng và nhanh chóng
-
Hiệu suất cao lên tới 96% với chi phí vận hành thấp hơn
| Hệ thống chỉnh lưu viễn thông - ET48450P200 | |||||
| Kích thước | W482 x D350.6 x H13U, ≤40kg (không có mô-đun) | ||||
| Chế độ làm mát | Làm mát tự nhiên | ||||
| Chế độ bảo trì | Bảo trì mặt trước | ||||
| Cấp độ bảo vệ | IP20 | ||||
| Phân phối đầu vào | |||||
| AC | DC | ||||
| Chế độ nhập liệu | 380VAC ba pha | 120VDC~420VDC | |||
| Tần số đầu vào |
45~65Hz, giá trị định mức: 50Hz/60Hz |
/ | |||
| Công suất đầu vào | 100A/4Px1 | 25A/2Px4 | |||
| SPD | 20kA/40kA, 8/20 giây | ||||
| Phân phối đầu ra | |||||
| Mô-đun chỉnh lưu | Mô-đun năng lượng mặt trời | ||||
| Điện áp đầu ra |
-42 ~-58VDC, giá trị định mức: -53,5VDC |
-42 ~ -58VDC, giá trị định mức: -54,5VDC |
|||
| Máy cắt pin | 250A/1P x3(125A/3P x3) | ||||
| Máy cắt tải |
LLVD: 125A/P x 2, 25A/1P x 1, 1 vị trí dự phòng BLVD: 125A/1P x 2, 6A/1P x 2 |
||||
| DC SPD | 10kA/20kA, 20/8μs | ||||
| mô-đun | |||||
| Mô-đun chỉnh lưu | Mô-đun năng lượng mặt trời | ||||
| Điện áp đầu vào | 85~290VAC, định mức 220VAC | 120~420VDC, định mức 340VDC | |||
| Hiệu quả | >96% | >96% | |||
| Công suất định mức | 3000W(176 đến 290VAC) | 3000W(200 đến 420VAC) | |||
| Nhiệt độ làm việc | -10°C~+75°C(đầu ra hoàn toàn dưới 55°C) | -10°C~+75°C(đầu ra hoàn toàn dưới 50°C) | |||
| Bộ điều khiển | |||||
| Đầu vào tín hiệu | 7 tiếp xúc khô | ||||
| Đầu ra cảnh báo | 4 AI (2 nhiệt độ pin, 1 nhiệt độ môi trường, 1 cảm biến mức nhiên liệu), 1 RS485, 7 DI | ||||
| Cổng giao tiếp | RS485, SNMP | ||||
| Chế độ hiển thị | LCD | ||||
| Môi trường | |||||
| Nhiệt độ hoạt động | -10°C ~+50°C | ||||
| Nhiệt độ bảo quản | -40°C ~+75°C | ||||
| Độ ẩm hoạt động | 5%~95% (không ngưng tụ) | ||||
| Độ cao | 0~4000m (nếu độ cao nằm trong phạm vi 3000m~4000m, nhiệt độ hoạt động tối đa giảm 1°Ckhi độ cao tăng thêm 200m) | ||||
7. Bản vẽ tủ viễn thông ngoài trời
8. Hình ảnh tủ tùy chỉnh
9. Chứng chỉ IP65 của tủ viễn thông ngoài trời
10. Ứng dụng của tủ viễn thông ngoài trời
11. Đóng gói và giao hàng
Gói hàng của chúng tôi là ván ép không khử trùng, không phải gỗ tròn/gỗ đặc.
Tuân thủ ISPM 15, Điều 2.1 do FAO của Liên hợp quốc công bố. Srong, chống ẩm, chống va đập và đặc biệt dành cho xuất khẩu.
12. Hình ảnh tủ viễn thông ngoài trời khác
-
