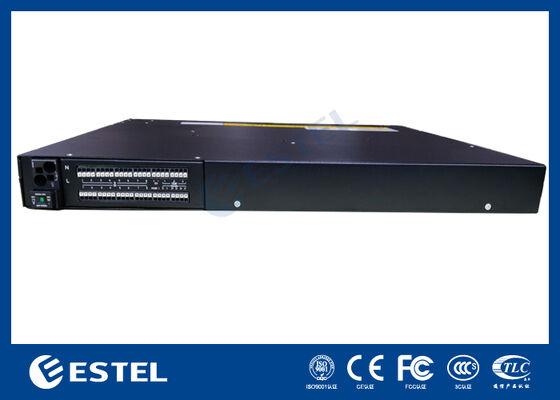

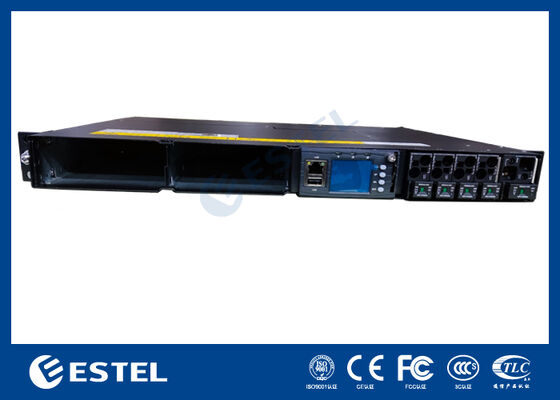

Hệ thống điện viễn thông 8kW 1U Subrack với chiều rộng tiêu chuẩn 19 inch và nhiều cổng truyền thông cho mạng linh hoạt
Thuộc tính cơ bản
Nơi xuất xứ:
Thâm Quyến, Trung Quốc (Đại lục)
Tên thương hiệu:
ESTEL
chứng nhận:
ISO9001, CE, 3C, FCC, TLC
Số mô hình:
ET48150-M7E21
Giao dịch Bất động sản
Số lượng đặt hàng tối thiểu:
1
Giá:
358-2143 usd
Điều khoản thanh toán:
L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp:
20.000 bộ mỗi tháng
Tóm tắt sản phẩm
Hệ thống nguồn DC 8kW ET48150-M7E21 Giới thiệu Nguồn điện tủ rack 1U, thiết kế nhỏ gọn chiều cao 1U để đáp ứng nhu cầu ứng dụng quan trọng của truyền dẫn cáp quang và vi ba, thiết bị truy cập, bộ chuyển mạch. Dòng điện tối đa của hệ thống là 150A, với MCB AC/pin/tải. Cáp được truy cập phía trước với ...
Thông tin chi tiết sản phẩm
Làm nổi bật:
Hệ thống điện viễn thông mạng linh hoạt
,1U Subrack Hệ thống điện viễn thông
,Hệ thống điện viễn thông nhiều cổng liên lạc
Dimension:
482,6(W)*350(D)*44(1U/H)
Weight:
7kg (không có bộ chỉnh lưu)
Cooling Mode:
Làm mát tự nhiên
Installation Mode:
Được cài đặt trên giá 19 inch hoặc bên trong tủ
Cabling Mode:
Đầu vào và đầu ra trên cùng
Maintenance Mode:
e Bảo trì mặt trước, thay đổi cấp mô-đun hỗ trợ
Mô tả Sản phẩm
Hệ thống nguồn DC 8kW ET48150-M7E21
Giới thiệu
Nguồn điện tủ rack 1U, thiết kế nhỏ gọn chiều cao 1U để đáp ứng nhu cầu ứng dụng quan trọng của truyền dẫn cáp quang và vi ba, thiết bị truy cập, bộ chuyển mạch. Dòng điện tối đa của hệ thống là 150A, với MCB AC/pin/tải. Cáp được truy cập phía trước với MCB và thanh cái.
Các tính năng chính
- Chiều rộng tiêu chuẩn 19 inch có ưu điểm là sử dụng rộng rãi
- Thiết kế nhỏ gọn chiều cao 1U, có thể tiết kiệm không gian và chi phí lắp đặt
- Dây AC input, tải và pin ở mặt trước, dây tín hiệu ở mặt sau.
- Quản lý pin hoàn hảo, kéo dài tuổi thọ của pin cũng như cung cấp các cổng giao tiếp khác nhau, RS485, cổng internet, tiếp điểm khô, v.v. cho phép kết nối mạng linh hoạt và giám sát từ xa
- Bộ chỉnh lưu và bộ điều khiển có thể cắm nóng, bảo trì trực tuyến dễ dàng và nhanh chóng
- Dải điện áp đầu vào rộng (85-290Vac) lưới điện có thể thích ứng
- Khe chỉnh lưu tương thích với cả mô-đun chỉnh lưu 3KW và mô-đun chỉnh lưu 4KW.
Kịch bản ứng dụng
- Trạm gốc không dây
- Mạng truyền dẫn
- Mạng truyền thông của doanh nghiệp
Thông số kỹ thuật ET48150-M7E21
| Loại | Tủ rack 1U 3~8kW | |
| Hệ thống | Kích thước | 482.6(W)*350(D)*44(1U/H) |
| Khối lượng |
≤7kg (không có bộ chỉnh lưu)
|
|
|
Chế độ làm mát
|
Làm mát tự nhiên | |
| Chế độ lắp đặt |
Lắp trên giá đỡ 19 inch hoặc bên trong tủ
|
|
| Chế độ đi dây | Đầu vào trên cùng và đầu ra trên cùng | |
|
Chế độ bảo trì
|
Bảo trì phía trước, hỗ trợ thay đổi cấp độ mô-đun
|
|
|
Cấp độ bảo vệ
|
IP20 | |
| AC Phân phối |
Chế độ đầu vào | 1 pha 220VAC |
| Dung lượng đầu vào | 1×63A/1P | |
| Tần số đầu vào | 45~66Hz, giá trị định mức: 50Hz/60Hz | |
| DC Phân phối |
Điện áp đầu ra | -43~58VDC, giá trị định mức: -53.5VDC |
| Dung lượng tối đa | 8kW(4KW*2) | |
| Cầu dao pin | 1×125A | |
| Cầu dao tải | BLVD:1×25A+1×32A | |
| DC SPD | 10kA/20KA,8/20μs | |
| 3KW Bộ chỉnh lưu |
Điện áp đầu vào |
85VAC～300VAC, định mức 220VAC
|
| Hiệu suất | >96% | |
| Công suất định mức |
3000W(176~300VAC)
|
|
| Nhiệt độ làm việc | 40℃~+75℃ (đầu ra đầy đủ dưới 50℃) | |
| Kích thước |
106.5mm(W)×286mm(D)×41.5mm(1U/H)
|
|
| Khối lượng |
≤2kg
|
|
| Chế độ làm mát | Làm mát cưỡng bức | |
| Hệ số công suất |
≥0.99 @220Vac 20-100% Tải
|
|
| 4KW Bộ chỉnh lưu |
Điện áp đầu vào
|
85VAC～300VAC, định mức 220VAC
|
|
Hiệu suất
|
>96.6% | |
| Công suất định mức |
4000W(176~300VAC)
|
|
| Nhiệt độ làm việc | 40℃~+75℃(đầu ra đầy đủ dưới 50℃) | |
| Kích thước | 106.5mm(W)×285mm(D)×41.5mm(1U/H) | |
| Khối lượng |
≤2.1kg
|
|
| Chế độ làm mát | Làm mát cưỡng bức | |
| Hệ số công suất |
≥0.99 @220Vac 20-100% Tải
|
|
| Bộ điều khiển |
Đầu vào tín hiệu
|
3 AI (2 nhiệt độ pin, 1 nhiệt độ môi trường), 8 DI, 2 RS485
|
| Đầu ra báo động | 8 tiếp điểm khô | |
| Cổng giao tiếp | LAN, USB, RS485, SNMP | |
| Chế độ hiển thị | LCD | |
| Môi trường | Vận hành nhiệt độ |
-40℃~+70℃
|
| Nhiệt độ bảo quản |
-40℃~+70℃
|
|
| Độ ẩm hoạt động |
5%~95% (không ngưng tụ)
|
|
|
Độ cao
|
0~3000m (Nếu độ cao nằm trong khoảng từ 2000m đến 3000m, nhiệt độ hoạt động tối đa
giảm 1℃ khi độ cao tăng 200m.)
|
|
