Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước: | 482.0(W)*350.0(D)*6U(H) | Cân nặng: | 30kg (không có bộ chỉnh lưu) |
|---|---|---|---|
| Cài đặt: | Giá đỡ 19 inch | Số lượng mô-đun chỉnh lưu: | 10 |
| Mô-đun chỉnh lưu: | 3KW/chiếc | SNMP: | Đúng |
| RS485: | Đúng | Có thể tùy chỉnh: | Đúng |
| Làm nổi bật: | hệ thống điện viễn thông tùy chỉnh,Hệ thống điện SNMP RS232 RS485,Hệ thống điện liên lạc ngoài trời |
||

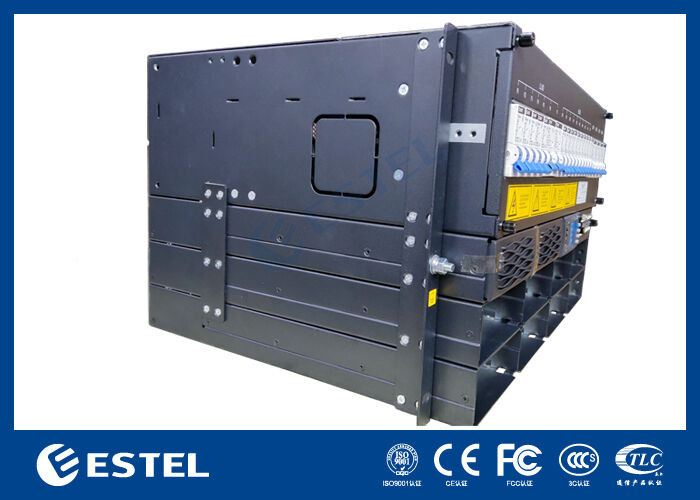

Tổng quan sản phẩm của 30kw BTS Cabinet DC Power System
Hệ thống điện rack ET48500 DC là một giải pháp chuyển đổi năng lượng có mật độ cao, được thiết kế cho các trung tâm viễn thông cốt lõi, trung tâm dữ liệu hạng doanh nghiệp,và các địa điểm công nghiệp mà nguồn điện DC không bị gián đoạn không thể giao dịch. Nó chấp nhận đầu vào 220VAC đơn pha thông qua các thanh bus đồng phía sau ư không có bộ ngắt mạch tích hợp ư và cung cấp đầu ra DC điều chỉnh từ 43VDC đến 58VDC, định mức danh nghĩa là 53,5VDC.Có thể mở rộng đến công suất 30kW đầy đủ, hệ thống đạt hiệu quả chuyển đổi lớn hơn 96% trên phạm vi hoạt động của nó, giúp hạn chế lãng phí năng lượng và giảm tổng chi phí sở hữu.
Được xây dựng trên một nền tảng hoàn toàn mô-đun và chịu lỗi, hệ thống hỗ trợ tối đa mười mô-đun điều chỉnh 3000W trong N + 1 hoặc cấu hình dư thừa nâng cao.Mỗi mô-đun có thể đổi nóng có trọng lượng dưới 2kg và sử dụng làm mát bằng không khí ép cùng với điều chỉnh yếu tố công suất hoạt động (≥0.99) và biến dạng hài hòa tổng thể thấp (THDi ≤ 5%), đảm bảo ổn định lưới điện và đầu ra DC độ tin cậy cao.Toàn bộ tập hợp được chứa trong một khung 6U được thiết kế để tích hợp ít công cụ vào tủ tiêu chuẩn 19 inch. Truy cập phía trước cho phép thay thế và phục vụ mô-đun nhanh chóng, trong khi các thanh bus đồng phía sau hỗ trợ cáp sạch, dòng điện cao.Một vỏ IP20 cung cấp bảo vệ cơ khí cơ bản trong quá trình lắp đặt và vận hành.
Các kịch bản ứng dụngcủa 30kw BTS Cabinet DC Power System
Tính năng của 30kw BTS Cabinet DC Power System
| Loại | ET48500 | |||
| Hệ thống | Cấu trúc | 482.0(W) *350.0(D) *6U(H) | ||
| Trọng lượng | ≤31kg (không có máy chỉnh) | |||
| Chế độ làm mát | Làm mát tự nhiên | |||
| Chế độ cài đặt | Lắp đặt trên kệ 19 inch | |||
| Chế độ cáp | Cổng đầu vào và cổng đầu ra | |||
| Chế độ bảo trì | Bảo trì phía trước, thay đổi cấp độ mô-đun hỗ trợ | |||
| Mức độ bảo vệ | IP20 | |||
| AC Phân phối |
Chế độ đầu vào
|
220V đơn pha không có bộ ngắt mạch, dây chuyền thanh bus đồng phía sau | ||
|
Tần số đầu vào |
45~65Hz, giá trị định số: 50Hz/60Hz |
|||
|
AC SPD |
20kA/40kA, 8/20μs | |||
| DC Phân phối |
Điện áp đầu ra | -43~-58VDC, giá trị định danh: -53.5VDC | ||
| Công suất tối đa | 30kw ((10*3000w, N + 1 dư thừa) | |||
| Máy cắt pin | 4*125A/1P | |||
| Máy ngắt tải |
LLVD: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P BLVD: 2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P |
|||
| DC SPD | 10kA/20kA, 8/20μs | |||
| Máy chỉnh sửa | Điện áp đầu vào | 85VAC~300VAC, định lượng 220VAC | ||
| Hiệu quả | >96% | |||
| Sức mạnh định số | 3000W ((176~300VAC) | |||
| Nhiệt độ hoạt động | -40°C~+75°C ((tổng năng lượng dưới 50°C) | |||
| Cấu trúc | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |||
| Trọng lượng | ≤2kg | |||
| Chế độ làm mát | Làm mát ép buộc | |||
| Nhân tố công suất | ≥ 0.99 | |||
| THD | ≤ 5% | |||
| Điện đồng mạch | ¥43 ~ ¥58VDC, chỉ số ¥53.5VDC, tối đa 55A | |||
| Máy điều khiển | Nhập tín hiệu | 4 AI ((3 nhiệt độ môi trường, 1 độ ẩm) 8 DI | ||
| Khả năng báo động | 8 tiếp xúc khô | |||
| RS232 | Vâng. | |||
| RS485 | Vâng. | |||
| SNMP | Vâng. | |||
| Chế độ hiển thị | LCD | |||
| Môi trường | Hoạt động nhiệt độ |
-40 °C ~ +65 °C (sức mạnh toàn bộ dưới 50 °C) | ||
| Nhiệt độ lưu trữ | -40°C~+70°C | |||
| Độ ẩm hoạt động | 5% ~ 95% ((không ngưng tụ) | |||
| Độ cao | 0 ~ 3000m(Nếu độ cao nằm trong phạm vi 2000m đến 3000m, vận hành tối đa nhiệt độ giảm 1 ° C khi độ cao tăng 200m.) |
|||

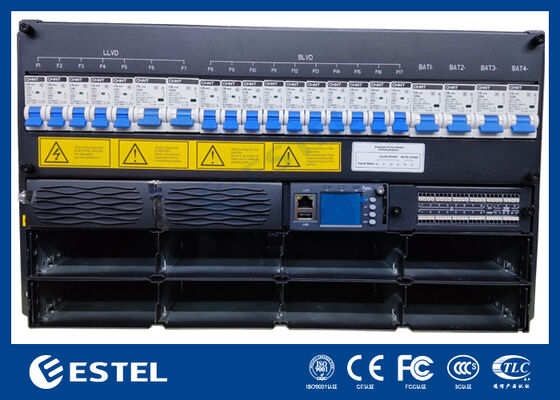

Thông tin chi tiết về hệ thống điện DC 30kw BTS Cabinet

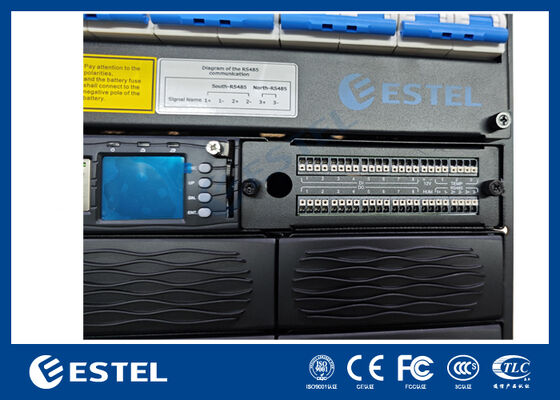

I / O Board của 30kw BTS Cabinet DC Power System

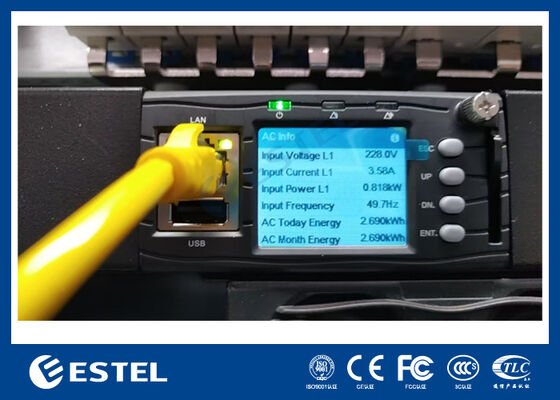

Power Stutas của 30kw BTS Cabinet DC Power System
