| Kích thước: | 482,5mm(W)*350mm(D)*5U(H) | Điện áp đầu vào: | 1 pha 220VAC |
|---|---|---|---|
| Dung tích: | 18kW | Mô-đun chỉnh lưu: | 3000w, 6 chiếc |
| Dự phòng: | N+1 | Hiệu quả mô -đun: | ＞ 96% |
| Bộ ngắt pin: | Bộ ngắt mạch 2 * 125A 1P | Cổng giao tiếp: | SNMP, RS485 |
| Làm nổi bật: | Hệ thống điều chỉnh gắn trên kệ 18kw,hệ thống tủ điện viễn thông,Máy điều chỉnh điện cho thiết bị viễn thông |
||

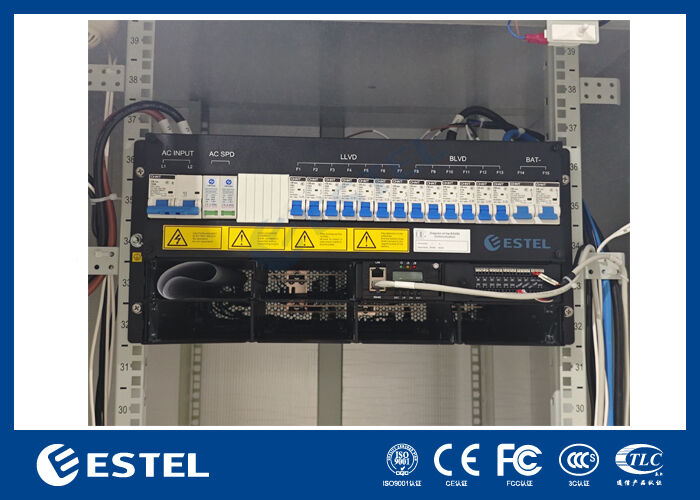

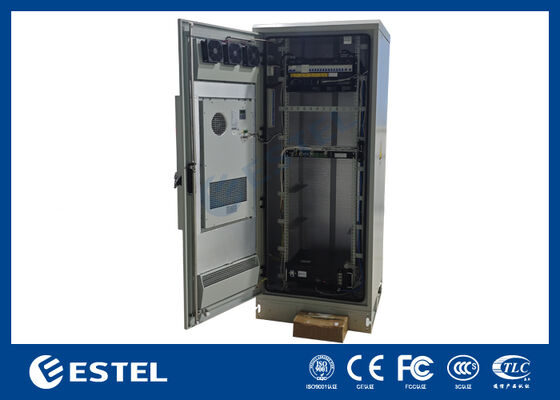

Giá đỡ tủ một cửa 18kwbộ chỉnh lưuHệ thốngvìCấp nguồnViễn thôngThiết bị
Tổng quan về sản phẩmcủa18kwbộ chỉnh lưuHệ thống
Đặc trưngcủa18kwbộ chỉnh lưuHệ thống
Phân phối AC
Đầu vào 220VAC một pha
Bộ ngắt đầu vào 1 x 125A 2P
Tần số 45~65Hz – hoạt động trên toàn thế giới
Bảo vệ đột biến SPD 20/40kA
Phân phối DC - Đầu ra
-43~-58VDC (định mức -53,5VDC)
Công suất tối đa 18kW
6 mô-đun x 3kW, dự phòng N+1
Phân phối DC - Pin
Bộ ngắt pin 2 x 125A 1P – hỗ trợ chuỗi pin kép
Phân phối DC – Máy cắt tải
LLVD:
3x63A/1P
2x40A/1P
2x32A/1P
BLVD:
3x16A/1P
2x10A/1P
2x6A/1P
Nền tảngĐặc điểm kỹ thuật của18kwbộ chỉnh lưuHệ thống
| Kích thước | 482.0W)*350.0(D)*5U(H) |
| Cân nặng | 20kg (không có bộ chỉnh lưu) |
| Chế độ làm mát | Làm mát tự nhiên |
| Chế độ cài đặt | Được lắp đặt trên giá 19 inch |
| BẢO TRÌ | Bảo trì mặt trước, thay đổi cấp mô-đun hỗ trợ |
| Cấp bảo vệ | IP20 |
Phân phối điệncủa18kwbộ chỉnh lưuHệ thống
|
Phân phối AC |
Chế độ đầu vào | 1 pha 220VAC |
| Bộ ngắt đầu vào | 1*125A 2P | |
| Tần số đầu vào | 45~65Hz, giá trị định mức: 50Hz/60Hz | |
| SPD | 20/40KA, 8/20us | |
|
Phân phối DC |
Điện áp đầu ra | -43~-58VDC, giá trị định mức: -53,5VDC |
|
Công suất đầu ra (Tối đa)
|
18kw(6*3kw, dự phòng N+1) | |
|
Máy cắt pin
|
Bộ ngắt mạch 2 * 125A 1P | |
| Máy cắt tải |
LLVD: 3*63A/1P+2*40A/1P+2*32A/1P BLVD: 3*16A/1P+2*10A/1P+2*6A/1P |
Mô-đun chỉnh lưucủa18kwbộ chỉnh lưuHệ thống
| Điện áp đầu vào | 85VAC～300VAC, định mức 220VAC |
| Hiệu quả | >96% |
| Công suất định mức | 3000W(176~300VAC) |
| Nhiệt độ làm việc | -40oC~+75oC (đầu ra hoàn toàn dưới 50oC) |
| Kích thước | 106,5mm(W)×286mm(D)×41,5mm(1U/H) |
| Cân nặng | 2kg |
| Chế độ làm mát | Làm mát cưỡng bức |
| hệ số công suất | ≥0,99 |
| THD | 5% |
| đầu ra DC | –43 ~ –58VDC, định mức –53.5VDC, tối đa 55A |
Bộ điều khiển của18kwbộ chỉnh lưuHệ thống
| Đầu vào tín hiệu | 3 AI(nhiệt độ 3 môi trường xung quanh), 7 DI |
| Đầu ra cảnh báo | 6 LÀM |
| Giao diện truyền thông | RS485/SNMP |
| Chế độ hiển thị | màn hình LCD |
Môi trường của18kwbộ chỉnh lưuHệ thống
| Vận hành nhiệt độ |
-40oC ~ +65oC (đầu ra tối đa dưới 50oC) |
| Nhiệt độ bảo quản | -40oC~+70oC |
| Độ ẩm hoạt động | 5%~95%(không ngưng tụ) |
|
Độ cao |
0~3000m(Nếu độ cao nằm trong phạm vi từ 2000m đến 3000m, nhiệt độ hoạt động tối đa sẽ giảm 1oC khi độ cao tăng thêm 200m.) |
