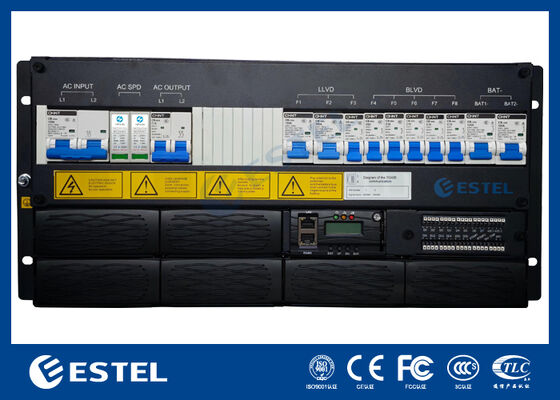

Hệ thống chỉnh lưu mô-đun viễn thông 18kw có thể nâng cấp với phân phối nguồn AC và DC
Thuộc tính cơ bản
Nơi xuất xứ:
Thâm Quyến, Trung Quốc (Đại lục)
Tên thương hiệu:
ESTEL
chứng nhận:
ISO9001, CE, 3C, FCC
Giao dịch Bất động sản
Số lượng đặt hàng tối thiểu:
1
Giá:
987-2327 usd
Điều khoản thanh toán:
L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp:
2.500 bộ mỗi tháng
Tóm tắt sản phẩm
Bộ chỉnh lưu mô-đun viễn thông có thể nâng cấp với dự phòng N + 1 cho viễn thông Tổng quan về sản phẩmcủa 18kw Mô-đun bộ chỉnh lưuHệ thống Hệ thống chỉnh lưu 18kW có thể nâng cấp được phát triển để mang lại độ tin cậy cấp nhà cung cấp dịch vụ và cung cấp điện mật độ cao, đồng thời cung cấp khả năng ...
Thông tin chi tiết sản phẩm
Làm nổi bật:
Hệ thống điều chỉnh viễn thông mô đun
,Máy điều chỉnh phân phối điện AC DC
,hệ thống điện viễn thông nâng cấp
Rectifier Size:
482,5mm(W)*350mm(D)*222,5mm(H)
Input:
1 pha 220VAC
Installation Mode:

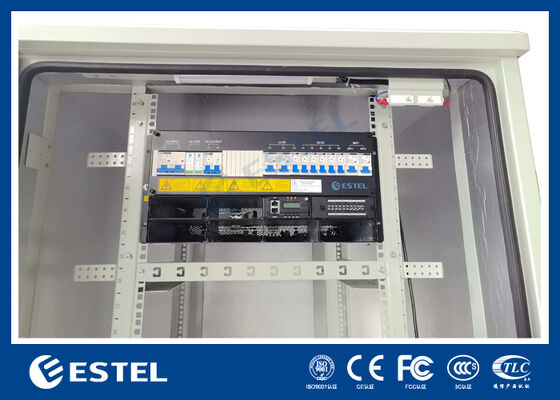

Được lắp đặt trên giá 19 inch
Output Capacity:
Tối đa: 18kw (6*3kw, dự phòng N+1)
N+1 Redundancy:
Được hỗ trợ
Upgradable:
Được hỗ trợ
LLVD:
2*100A/1P+1*20A/1P
BLVD:
1*63A/1P+1*32A/1P+3*16A/1P
Mô tả Sản phẩm
Bộ chỉnh lưu mô-đun viễn thông có thể nâng cấp với dự phòng N + 1 cho viễn thông
Tổng quan về sản phẩmcủa 18kw Mô-đun bộ chỉnh lưuHệ thống
Hệ thống chỉnh lưu 18kW có thể nâng cấp được phát triển để mang lại độ tin cậy cấp nhà cung cấp dịch vụ và cung cấp điện mật độ cao, đồng thời cung cấp khả năng phân phối nguồn AC và DC ổn định cho các văn phòng trung tâm viễn thông, trung tâm dữ liệu từ trung bình đến lớn và nhiều môi trường khắc nghiệt. Hệ thống này chấp nhận đầu vào một pha AC 220V và cung cấp đầu ra DC được điều chỉnh chặt chẽ, có thể điều chỉnh trong khoảng –43V và –58V, thường được đặt ở –53,5V.
Bộ phân phối DC tích hợp bao gồm cả ngắt kết nối tải điện áp thấp (LLVD) và ngắt kết nối điện áp thấp ắc quy (BLVD), cho phép giảm tải được ưu tiên để bảo vệ lượng pin dự trữ quan trọng trong thời gian mất điện. Bộ điều khiển hệ thống tiên tiến cung cấp khả năng giám sát toàn diện và logic lập trình thông qua đầu vào tương tự (AI), đầu vào kỹ thuật số (DI) và đầu ra kỹ thuật số (DO). Quản lý từ xa được hỗ trợ thông qua giao diện RS485 và SNMP, giúp người vận hành có cái nhìn đầy đủ về các cảnh báo, số liệu hiệu suất và trạng thái bộ chỉnh lưu. Màn hình LCD phía trước cũng cho phép cấu hình và chẩn đoán tại chỗ thuận tiện.
Phần phân phối AC
-
đầu vào:1 pha 220VAC
-
Bộ ngắt đầu vào:1x125A 2P
-
Tần số đầu vào:45~65Hz (định mức 50Hz/60Hz)
-
Đầu ra:220VAC, 16A
-
SPD:20/40kA, 8/20µs
Phần phân phối DCĐiện áp đầu ra:-43~-58VDC (định mức -53,5VDC)
-
Công suất đầu ra:Tối đa 18kW (6 mô-đun 3kW, dự phòng N+1)
-
Bộ ngắt pin:2x125A 1P
-
Máy cắt tải:
-
LLVD: 2 x 100A/1P + 1 x 20A/1P
-
BLVD: 1 x 63A/1P + 1 x 32A/1P + 3 x 16A/1P
Nền tảngĐặc điểm kỹ thuật của18kw Mô-đun bộ chỉnh lưuHệ thống
| Kích thước | 482,5mm(W)*350mm(D)*222,5mm(H) |
| Cân nặng | 21kg (không có bộ chỉnh lưu) |
| Chế độ làm mát | Làm mát tự nhiên |
| Chế độ cài đặt | Được lắp đặt trên giá 19 inch |
| BẢO TRÌ | Bảo trì phía trước, hỗ trợ thay đổi cấp mô-đun |
| Cấp bảo vệ | IP20 |
Phân phối điệncủa5UMô-đun bộ chỉnh lưuHệ thống
|
Phân phối AC |
đầu vào | 1 pha 220VAC |
| Bộ ngắt đầu vào | 1*125A 2P | |
| Tần số đầu vào | 45~65Hz, giá trị định mức: 50Hz/60Hz | |
| đầu ra | 220VAC 16A | |
| SPD | 20/40KA, 8/20us | |
|
Phân phối DC |
Điện áp đầu ra | -43~-58VDC, giá trị định mức: -53,5VDC |
| Công suất đầu ra |
Tối đa: 18kw (6*3kw, dự phòng N+1) |
|
| Máy cắt pin | Bộ ngắt mạch 2 * 125A 1P | |
| Máy cắt tải |
LLVD: 2*100A/1P+1*20A/1P BLVD: 1*63A/1P+1*32A/1P+3*16A/1P |
Mô-đun chỉnh lưucủa18kw Mô-đun bộ chỉnh lưuHệ thống
| Điện áp đầu vào | 85VAC～300VAC, định mức 220VAC |
| Hiệu quả | >96% |
| Công suất định mức | 3000W(176~300VAC) |
| Nhiệt độ làm việc | -40oC~+75oC (đầu ra hoàn toàn dưới 50oC) |
| Kích thước | 106,5mm(W)×286mm(D)×44,5mm(H) |
| Cân nặng | 2kg |
| Chế độ làm mát | Làm mát cưỡng bức |
| hệ số công suất | ≥0,99 |
| THD | 5% |
| đầu ra DC | –43 ~ –58VDC, định mức –53.5VDC, tối đa 55A |
Bộ điều khiển của18kw Mô-đun bộ chỉnh lưuHệ thống
| Đầu vào tín hiệu | 3 AI(2 btemp, 1 env-temp), 7 DI |
| Đầu ra cảnh báo | 6 LÀM |
| Giao diện truyền thông | RS485/SNMP |
| Chế độ hiển thị | màn hình LCD |
Môi trường của18kw Mô-đun bộ chỉnh lưuHệ thống
| Vận hành nhiệt độ |
-40oC ~ +65oC (đầu ra tối đa dưới 50oC) |
| Nhiệt độ bảo quản | -40oC~+70oC |
| Độ ẩm hoạt động | 5%~95%(không ngưng tụ) |
|
Độ cao |
0~3000m(Nếu độ cao nằm trong phạm vi từ 2000m đến 3000m, nhiệt độ hoạt động tối đa sẽ giảm 1oC khi độ cao tăng thêm 200m.) |
